Bảng điều khiển bánh sandwich phòng sạch là gì?

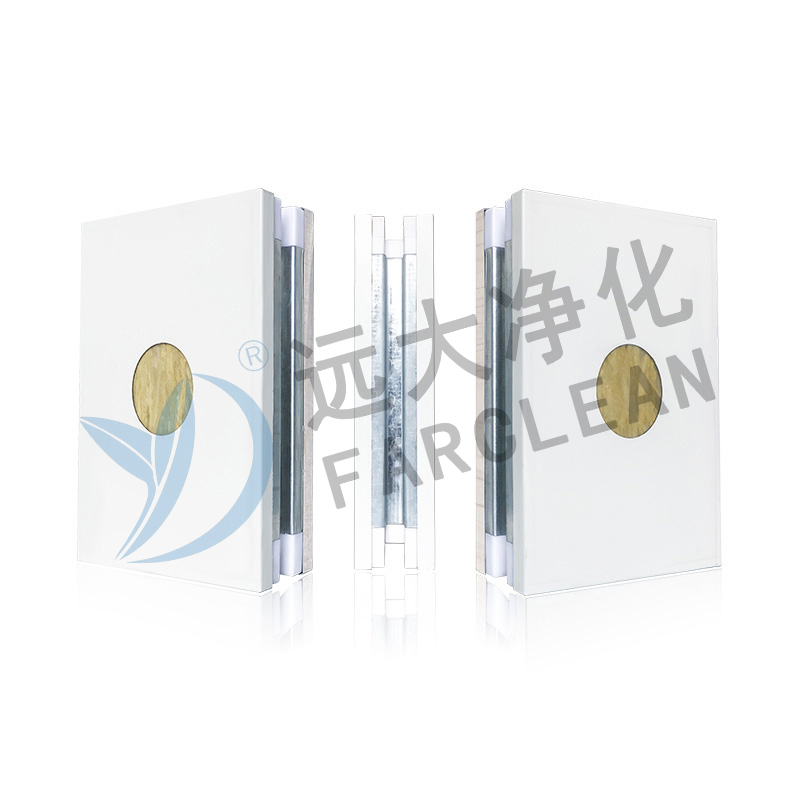

A bảng điều khiển bánh sandwich phòng sạch là một thành phần xây dựng đúc sẵn bao gồm hai tấm mặt ngoài cứng nhắc được liên kết với vật liệu lõi cách nhiệt nhẹ. Các tấm mặt thường được làm từ thép mạ kẽm, thép không gỉ hoặc nhôm, trong khi lõi thường được làm đầy bằng len đá, polyurethane (PU), polyisocyanurate (PIR) hoặc vật liệu tổ ong. Cấu trúc "bánh sandwich" ba lớp này mang lại tên cho bảng điều khiển và được thiết kế đặc biệt để đáp ứng các yêu cầu kiểm soát môi trường nghiêm ngặt của cơ sở phòng sạch—không gian nơi các hạt trong không khí, nhiệt độ, độ ẩm và áp suất phải được điều chỉnh chính xác.
Không giống như các phương pháp xây dựng truyền thống dựa vào phương pháp ướt, trát và hoàn thiện nhiều giai đoạn, các tấm sandwich phòng sạch sẽ đến công trường dưới dạng các bộ phận đã hoàn thiện, sẵn sàng để lắp đặt. Bề mặt của chúng mịn, không xốp và có khả năng chống lại sự phát triển của vi sinh vật, khiến chúng vốn thích hợp cho sản xuất dược phẩm, chế tạo chất bán dẫn, phòng mổ bệnh viện, nhà máy chế biến thực phẩm và cơ sở lắp ráp hàng không vũ trụ. Nhu cầu ngày càng tăng về môi trường được kiểm soát trên tất cả các lĩnh vực này là một trong những động lực chính đằng sau sự phổ biến ngày càng tăng của các tấm nền này trên toàn cầu.
Tốc độ và hiệu quả cài đặt
Một trong những lý do thuyết phục nhất khiến các tấm sandwich phòng sạch được áp dụng rộng rãi như vậy là do thời gian xây dựng mà chúng cho phép giảm đáng kể. Xây dựng phòng sạch truyền thống bằng gạch, khối, thạch cao và sơn là một quá trình tuần tự, đa ngành và có thể mất nhiều tháng. Mỗi giai đoạn phải xử lý hoặc làm khô trước khi bắt đầu giai đoạn tiếp theo, và việc đạt được độ mịn bề mặt cũng như độ kín khí cần thiết để phân loại phòng sạch vừa tốn thời gian vừa phụ thuộc vào kỹ năng.
Các tấm bánh sandwich loại bỏ hầu hết những sự chậm trễ này. Vì chúng được sản xuất ngoài cơ sở với kích thước chính xác và được hoàn thiện theo tiêu chuẩn nhà máy nên đội lắp đặt có thể lắp ráp tường, trần và vách ngăn trong một khoảng thời gian ngắn. Một phòng sạch có thể mất 16 tuần để xây dựng bằng các phương pháp thông thường thường có thể được hoàn thành trong 6 đến 8 tuần bằng hệ thống bảng điều khiển. Đối với các công ty dược phẩm tung ra sản phẩm mới, mở rộng quy mô công suất của nhà sản xuất chất bán dẫn hoặc bệnh viện mở rộng cơ sở phẫu thuật, việc tăng tốc triển khai dự án này trực tiếp chuyển thành việc tạo doanh thu sớm hơn và lợi tức đầu tư nhanh hơn.
Ưu điểm cài đặt chính
- Quy trình thi công khô không cần thời gian bảo dưỡng hoặc sấy khô
- Các tấm có thể được cắt và lắp tại chỗ để đáp ứng các dịch vụ và khả năng xuyên thấu
- Thiết kế mô-đun cho phép cài đặt đồng thời nhiều phần
- Giảm lao động tại chỗ và yêu cầu ít ngành nghề chuyên môn hơn
- Các tấm có thể được tháo rời và di dời nếu bố trí cơ sở thay đổi
Kiểm soát vệ sinh và ô nhiễm vượt trội
Kiểm soát ô nhiễm là mục đích cơ bản của bất kỳ phòng sạch nào và đặc tính vật liệu của tấm sandwich khiến chúng đặc biệt phù hợp với nhiệm vụ này. Các tấm mặt bằng thép hoặc nhôm được sử dụng trong các tấm phòng sạch không xốp, nghĩa là chúng không chứa vi khuẩn, nấm hoặc các hạt vật chất như tấm thạch cao hoặc bề mặt bê tông sơn. Các mối nối giữa các tấm được bịt kín bằng silicone hoặc các miếng đệm chuyên dụng để loại bỏ các khoảng trống nơi chất gây ô nhiễm có thể tích tụ và các góc bên trong có mái che được sử dụng trong lắp đặt hệ thống bảng điều khiển ngăn chặn các bẫy bụi bẩn được tạo ra bởi các mối nối góc vuông truyền thống.
Các bề mặt này cũng có khả năng chống chịu cao với các chất tẩy rửa hóa học mạnh được sử dụng trong môi trường sản xuất dược phẩm và thực phẩm. Dung dịch thuốc tẩy, cồn isopropyl, hơi hydro peroxide và các chất khử trùng khác có thể được sử dụng nhiều lần mà không làm hỏng bề mặt tấm hoặc ảnh hưởng đến tính toàn vẹn của nó. Khả năng kháng hóa chất này giúp kéo dài tuổi thọ sử dụng của vỏ bọc phòng sạch và giảm chi phí bảo trì trong suốt thời gian hoạt động của cơ sở. Trong các môi trường được phân loại theo tiêu chuẩn ISO 5 hoặc GMP Hạng A/B, trong đó số lượng hạt bề mặt và giới hạn ô nhiễm vi khuẩn cực kỳ nghiêm ngặt, hiệu suất vệ sinh của hệ thống tường và trần không phải là tùy chọn mà là quy định.
Cách nhiệt và tiết kiệm năng lượng
Phòng sạch tiêu thụ một lượng lớn năng lượng để duy trì điều kiện nhiệt độ và độ ẩm chính xác suốt ngày đêm. Hệ thống HVAC trong phòng sạch được phân loại ISO thường chiếm 60 đến 70% tổng mức tiêu thụ năng lượng của cơ sở. Do đó, hiệu suất nhiệt của lớp vỏ tòa nhà có tác động trực tiếp và đáng kể đến chi phí vận hành. Tấm sandwich phòng sạch, đặc biệt là những tấm có lõi xốp PIR hoặc PU, mang lại giá trị cách nhiệt tuyệt vời (giá trị U thấp tới 0,20 W/m2K), giảm đáng kể sự truyền nhiệt qua tường và trần nhà và cho phép hệ thống HVAC hoạt động hiệu quả hơn.
Ngoài khả năng cách nhiệt ở trạng thái ổn định, độ kín khí có thể đạt được nhờ hệ thống bảng điều khiển được lắp đặt tốt giúp giảm sự xâm nhập không khí không kiểm soát được, vừa là nguy cơ ô nhiễm vừa gây thiệt hại về năng lượng. Mỗi mét khối không khí bên ngoài không được kiểm soát đi vào phòng sạch phải được lọc, điều hòa và điều áp theo thông số kỹ thuật—một quá trình tiêu thụ năng lượng đáng kể. Bằng cách giảm thiểu rò rỉ không khí ở vỏ tòa nhà, hệ thống bảng điều khiển bánh sandwich giảm tải cho cơ sở hạ tầng HVAC và trực tiếp góp phần giảm hóa đơn tiện ích và lượng khí thải carbon nhỏ hơn trong suốt thời gian hoạt động của cơ sở.
Vật liệu lõi điển hình và hiệu suất nhiệt của chúng
| Vật liệu cốt lõi | Độ dẫn nhiệt (λ) | Trường hợp sử dụng chính |
| Polyurethane (PU) | 0,022–0,028 W/mK | Phòng sạch tổng hợp, kho lạnh |
| Polyisocyanurat (PIR) | 0,020–0,025 W/mK | Hiệu suất nhiệt cao, chống cháy |
| Len Đá (Lông Khoáng) | 0,033–0,040 W/mK | Môi trường ưu tiên chống cháy |
| Tổ ong (Nhôm) | Biến | Phòng sạch siêu nhẹ, hàng không vũ trụ |
An toàn cháy nổ và tuân thủ quy định
Khung pháp lý quản lý việc xây dựng phòng sạch—bao gồm hướng dẫn GMP từ FDA và EMA, tiêu chuẩn ISO 14644 và quy chuẩn xây dựng địa phương—áp đặt các yêu cầu nghiêm ngặt đối với vật liệu được sử dụng trong môi trường được kiểm soát. Hiệu suất chữa cháy là một trong những yêu cầu quan trọng nhất trong số các yêu cầu này. Tấm len đá và tấm sandwich lõi PIR có xếp hạng chống cháy Loại A hoặc tương đương, nghĩa là chúng sẽ không góp phần làm lan rộng ngọn lửa và sẽ duy trì tính toàn vẹn về cấu trúc trong các khoảng thời gian xác định trong thời gian xảy ra hỏa hoạn, cho phép sơ tán an toàn và hạn chế thiệt hại cho các khu vực lân cận.
Khả năng các nhà sản xuất cung cấp dữ liệu thử nghiệm được chứng nhận cho các tấm của họ—bao gồm phản ứng cháy, sự lan truyền bề mặt của ngọn lửa, sự tạo khói và hiệu suất kết cấu khi chịu tải—giúp đơn giản hóa quy trình phê duyệt theo quy định đối với người vận hành phòng sạch. Thay vì dựa vào các lớp hoàn thiện được áp dụng tại hiện trường mà hiệu suất của chúng phụ thuộc vào chất lượng ứng dụng và bảo trì, hệ thống bảng điều khiển cung cấp hiệu suất được kiểm tra độc lập, do nhà máy kiểm soát và có thể được ghi lại và trình bày một cách đáng tin cậy cho các thanh tra viên quản lý. Khả năng truy xuất nguồn gốc này ngày càng được đánh giá cao bởi các công ty dược phẩm hoạt động theo 21 CFR Phần 211 và các quy định về hệ thống chất lượng tương tự.
Tính linh hoạt và dự đoán tương lai
Các ngành khoa học đời sống, chất bán dẫn và sản xuất tiên tiến được đặc trưng bởi sự thay đổi công nghệ nhanh chóng. Quy trình sản xuất phát triển, dòng sản phẩm thay đổi và các yêu cầu pháp lý được cập nhật. Một cơ sở phòng sạch được xây dựng bằng cách sử dụng kết cấu cố định truyền thống có thể trở nên lỗi thời trước khi hết tuổi thọ kết cấu, đòi hỏi công việc cải tạo tốn kém và mang tính đột phá để thích ứng với các quy trình mới hoặc yêu cầu phân loại.
Hệ thống bảng điều khiển bánh sandwich phòng sạch cung cấp một cách tiếp cận cơ bản khác nhau để kéo dài tuổi thọ của cơ sở. Bởi vì các tấm được cố định về mặt cơ học thay vì liên kết bằng vữa hoặc thạch cao nên chúng có thể được tháo dỡ, cấu hình lại và lắp ráp lại khi yêu cầu vận hành thay đổi. Các bức tường có thể được di dời để thay đổi kích thước các phòng, có thể thực hiện các hoạt động thâm nhập bổ sung cho các dịch vụ và các phần bảng điều khiển mới có thể được tích hợp vào các hệ thống hiện có mà không cần phá bỏ toàn bộ khu vực bao vây. Khả năng thích ứng này giúp kéo dài đáng kể thời gian sử dụng hữu ích của khoản đầu tư và giảm tổng chi phí sở hữu trong vòng đời cơ sở từ 20 đến 30 năm.
Các tình huống trong đó khả năng cấu hình lại tăng thêm giá trị
- Mở rộng năng lực sản xuất bằng cách chia nhỏ hoặc mở rộng các khu vực phòng sạch hiện có
- Nâng cấp lên phân loại ISO cao hơn mà không cần xây dựng lại toàn bộ cơ sở
- Di dời các cơ sở phòng sạch tạm thời hoặc được thuê đến địa điểm mới
- Điều chỉnh bố trí phòng khi lắp đặt thiết bị sản xuất mới
- Đáp ứng với những thay đổi trong dòng sản phẩm hoặc môi trường pháp lý
Hiệu quả chi phí trong toàn bộ vòng đời dự án
Khi đánh giá chi phí của hệ thống bảng điều khiển bánh sandwich phòng sạch, điều quan trọng là phải xem xét toàn bộ vòng đời thay vì chỉ giá nguyên liệu ban đầu. Trên cơ sở tương tự, chi phí lắp đặt của hệ thống bảng điều khiển có thể tương đương hoặc cao hơn một chút so với xây dựng ướt truyền thống. Tuy nhiên, khoản tiết kiệm được tạo ra ở mọi giai đoạn tiếp theo của dự án—giảm lao động, vận hành nhanh hơn, tiêu thụ năng lượng thấp hơn, giảm bảo trì và chi phí thay thế trả chậm—luôn làm cho hệ thống bảng điều khiển trở thành lựa chọn kinh tế hơn khi được đánh giá trong khoảng thời gian hoạt động từ 10 đến 20 năm.
Việc giảm chất thải xây dựng cũng có ý nghĩa về mặt tài chính. Việc xây dựng phòng sạch truyền thống tạo ra một lượng đáng kể chất thải hỗn hợp—các mảnh vụn của tấm thạch cao, bao bì, thùng chứa hóa chất và vật liệu bị ô nhiễm—phải được xử lý theo chi phí. Hệ thống bảng điều khiển tạo ra ít chất thải hơn, với các sản phẩm cắt bỏ thường có thể tái sử dụng và việc đóng gói dễ quản lý hơn. Ở những thị trường nơi chi phí chôn lấp và xử lý chất thải nguy hại cao, việc giảm phát sinh chất thải này mang lại lợi ích tài chính có thể đo lường được bên cạnh lợi ích về môi trường.
Các yếu tố thúc đẩy nhu cầu ngày càng tăng theo ngành cụ thể
Nhu cầu toàn cầu ngày càng tăng đối với tấm bánh sandwich phòng sạch không phải do một yếu tố duy nhất mà do sự hội tụ các xu hướng trên nhiều ngành cùng một lúc. Trong dược phẩm, việc mở rộng sản xuất sinh học cũng như sản xuất liệu pháp tế bào và gen đòi hỏi phải có phòng sạch đáp ứng phân loại GMP hạng A và B, thúc đẩy nhu cầu về hệ thống bảng hiệu suất cao nhất. Trong chất bán dẫn, sự phát triển không ngừng của quá trình thu nhỏ chip đòi hỏi môi trường sản xuất ngày càng sạch hơn, thúc đẩy các cơ sở chế tạo hướng tới thông số kỹ thuật ISO Loại 3 và 4 trong đó mọi bề mặt vật liệu phải được tối ưu hóa để kiểm soát hạt.
Trong chế biến thực phẩm và đồ uống, việc thắt chặt các quy định vệ sinh và kỳ vọng của người tiêu dùng về an toàn sản phẩm đang thúc đẩy các nhà sản xuất nâng cấp cơ sở vật chất lên các tiêu chuẩn mà việc xây dựng tấm bánh sandwich có thể đáp ứng một cách đáng tin cậy. Trong lĩnh vực chăm sóc sức khỏe, việc mở rộng cơ sở hạ tầng bệnh viện sau đại dịch và sự phát triển của các giải pháp phòng mổ mô-đun đã tạo ra nhu cầu mạnh mẽ về các tủ phòng sạch được xác nhận và xây dựng nhanh chóng. Trên tất cả các lĩnh vực này, sự kết hợp giữa hiệu suất, tốc độ, sự tuân thủ và hiệu quả chi phí mà tấm sandwich phòng sạch mang lại đang chứng tỏ chính xác những gì thị trường cần—đó chính là lý do tại sao mức độ phổ biến của chúng tiếp tục tăng.
