Tìm hiểu về Hộp đi qua không tự làm sạch

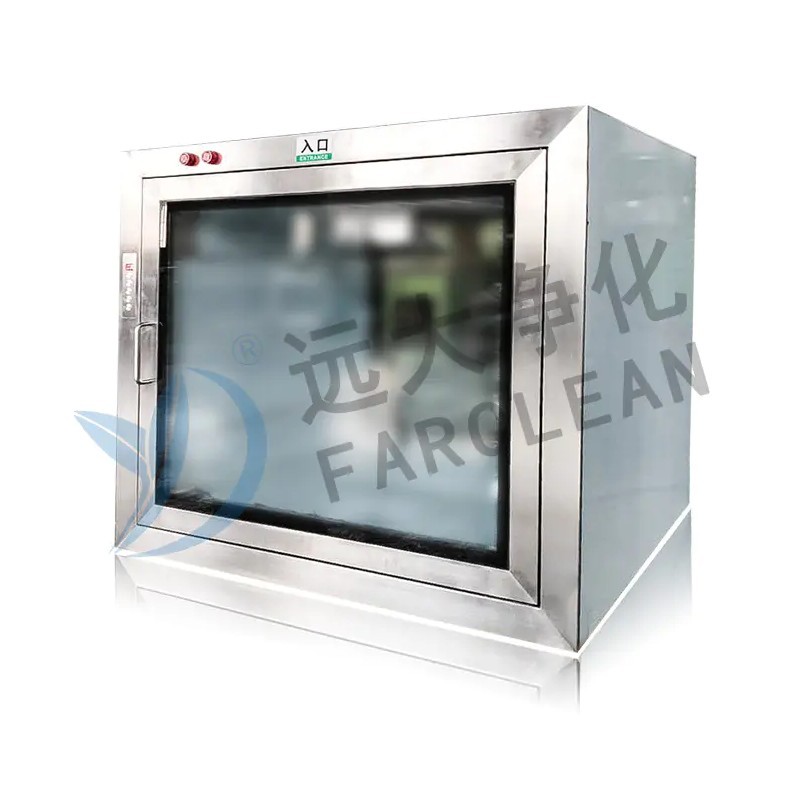

A hộp đi qua không tự làm sạch là một buồng chuyển tĩnh, cố định được lắp đặt trên tường giữa phòng sạch và khu vực không được phân loại hoặc phân loại thấp hơn liền kề. Không giống như các hộp đi qua tự làm sạch (hoặc vòi sen khí), sử dụng quạt và bộ lọc HEPA để chủ động thanh lọc các hạt trong không khí khỏi vật liệu được chuyển đi, biến thể không tự làm sạch dựa vào các cửa khóa liên động và khả năng ra vào được kiểm soát để ngăn ngừa lây nhiễm chéo. Chức năng cốt lõi của nó là đóng vai trò như một vùng đệm sạch - một rào cản vật lý đảm bảo hai môi trường không bao giờ giao tiếp trực tiếp trong quá trình vận chuyển vật liệu.
Buồng thường có hai cửa khóa liên động: một cửa mở ra phía phòng sạch và một cửa mở ra môi trường bên ngoài. Cơ chế khóa liên động đảm bảo rằng cả hai cửa không thể mở đồng thời, duy trì chênh lệch áp suất không khí và ngăn không khí bên ngoài chưa được lọc đi vào phòng sạch. Thiết kế thụ động này giúp đơn giản hơn, giảm chi phí bảo trì và có độ tin cậy cao so với các hệ thống khử nhiễm chủ động, đây là một lợi thế đáng kể ở các cơ sở có thời gian ngừng hoạt động tốn kém.
Hộp xuyên qua không tự làm sạch được làm từ vật liệu mịn, không xốp - phổ biến nhất là thép không gỉ 304 hoặc 316L - dễ lau chùi và chống bám dính của vi khuẩn. Các góc bên trong thường được vát hoặc hoàn thiện theo bán kính để loại bỏ các cạnh bẫy hạt. Một số mẫu bao gồm đèn diệt khuẩn UV để khử nhiễm bề mặt tùy chọn giữa các lần sử dụng, thêm một lớp kiểm soát ô nhiễm mà không chuyển sang danh mục "tự làm sạch".
Các tính năng chính và thông số thiết kế
Khi đánh giá một hộp đi qua không tự làm sạch, một số đặc điểm thiết kế sẽ xác định hiệu suất của nó trong thực tế. Việc hiểu rõ các thông số kỹ thuật này giúp các nhóm mua sắm chọn đúng thiết bị phù hợp với yêu cầu phân loại của cơ sở và nhu cầu quy trình làm việc của họ.
Hệ thống khóa liên động cơ khí
Cơ chế khóa liên động là tính năng an toàn được xác định của bất kỳ hộp chuyển tiếp nào. Trong các kiểu máy không tự làm sạch, điều này thường đạt được thông qua hệ thống cam và thanh cơ học hoặc khóa điện từ điện tử. Khóa liên động cơ học được ưu tiên trong các môi trường có yêu cầu nghiêm ngặt về điện từ (chẳng hạn như một số khu vực sản xuất điện tử nhất định), trong khi khóa liên động điện tử cung cấp khả năng ghi nhật ký dấu vết kiểm tra, tích hợp kiểm soát truy cập và giám sát từ xa — có giá trị trong các cơ sở dược phẩm được quản lý theo tiêu chuẩn GMP.
Chất liệu và bề mặt hoàn thiện
Bề mặt bên trong được hoàn thiện bằng chất đánh bóng gương (thường Ra ≤ 0,4 µm đối với các ứng dụng dược phẩm) để giảm thiểu độ bám dính của hạt và tạo điều kiện thuận lợi cho việc xác nhận làm sạch. Bên ngoài có thể sử dụng lớp sơn hoàn thiện hoặc thép nhẹ sơn tĩnh điện để giảm chi phí mà không ảnh hưởng đến tính toàn vẹn bên trong. Gioăng cửa được làm từ các miếng đệm silicone hoặc EPDM giúp duy trì độ đàn hồi của chúng thông qua các chu trình làm sạch lặp đi lặp lại bằng IPA, khăn lau hydro peroxide hoặc các chất khử trùng phòng sạch thông thường khác.
Khử nhiễm UV-C tùy chọn
Nhiều hộp đi qua không tự làm sạch cung cấp đèn UV-C tích hợp làm phụ kiện tùy chọn. Khi được kích hoạt giữa các lần chuyển, ánh sáng UV-C sẽ chiếu xạ các bề mặt tiếp xúc trong buồng, làm giảm tới 99,9% gánh nặng sinh học bề mặt trong vòng 15–30 phút sau khi tiếp xúc. Điều quan trọng cần lưu ý là UV-C chỉ xử lý bề mặt - nó không lọc hoặc tẩy các hạt trong không khí - đó là lý do tại sao các thiết bị này vẫn được phân loại là không tự làm sạch.
Kích thước và khả năng chịu tải
Hộp đi xuyên qua có sẵn với nhiều kích thước bên trong khác nhau, từ mẫu để bàn nhỏ gọn (khoảng 400 × 400 × 400 mm) được thiết kế để chuyển mẫu nhỏ, đến các mẫu đặt trên sàn lớn (lên đến 1200 × 800 × 800 mm trở lên) có khả năng chứa đầy đủ các khay, linh kiện thiết bị hoặc bao bì số lượng lớn. Khả năng chịu tải thường dao động từ 30 kg đến hơn 150 kg, tùy thuộc vào kết cấu kệ và khung.
Ứng dụng công nghiệp
Hộp đi qua không tự làm sạch được triển khai trên nhiều ngành công nghiệp được quản lý và bán quản lý. Tính linh hoạt của chúng, kết hợp với chi phí vận hành thấp và khả năng xác nhận dễ dàng, khiến chúng phù hợp với hầu hết mọi cơ sở cần vận chuyển vật liệu có kiểm soát.
| Công nghiệp | Lớp phòng sạch điển hình | Các hạng mục chuyển giao thông thường |
|---|---|---|
| Dược phẩm sinh học | ISO 5–7 / EU GMP B–C | Lọ, nguyên liệu, bao bì |
| Mỹ phẩm | ISO 7–8 | Nguyên liệu số lượng lớn, thành phẩm |
| Chế biến thực phẩm | ISO 7–8 | Nguyên liệu, dụng cụ, mẫu thử |
| Điện tử | ISO 4–6 | Tấm wafer, PCB, linh kiện, công cụ |
| Bệnh viện / Hợp chất vô trùng | ISO 5–7 | Thuốc, dụng cụ, vật tư |
Sản xuất điện tử: Trường hợp sử dụng chính
Ngành công nghiệp điện tử đại diện cho một trong những ứng dụng phổ biến và đòi hỏi khắt khe nhất đối với hộp đi qua không tự làm sạch. Quá trình chế tạo chất bán dẫn, lắp ráp PCB và sản xuất linh kiện quang học đều diễn ra trong môi trường được kiểm soát chặt chẽ, nơi ngay cả các hạt có kích thước dưới micron cũng có thể gây ra lỗi sản phẩm hoặc giảm năng suất. Trong các cài đặt này, hộp chuyển tiếp cho phép vận chuyển thường xuyên các tấm bán dẫn, chất nền, mặt nạ và dụng cụ mà không ảnh hưởng đến cấp ISO của khu vực sản xuất.
Bởi vì các phòng sạch điện tử thường có các yêu cầu nghiêm ngặt về EMI (nhiễu điện từ), nên các hộp đi qua không tự làm sạch có khóa liên động cơ học thường được ưu tiên hơn các thiết bị điều khiển điện tử. Việc không có hệ thống luồng khí chủ động cũng giúp loại bỏ nguy cơ xảy ra các vấn đề liên kết do rung gây ra gần thiết bị kiểm tra hoặc in thạch bản nhạy cảm.
Dược phẩm sinh học và bệnh viện
Trong sản xuất dược phẩm và pha chế vô trùng trong bệnh viện, việc tuân thủ quy định là động lực chính cho việc lựa chọn hộp chuyển qua. EU GMP Phụ lục 1 và hướng dẫn của FDA đều yêu cầu việc vận chuyển vật liệu giữa các khu vực được phân loại và không được phân loại phải được thực hiện theo cách ngăn chặn sự xâm nhập của ô nhiễm. Hộp đi qua không tự làm sạch đã được xác nhận hợp lệ đúng cách với các quy trình làm sạch được ghi lại và xác minh khóa liên động đáp ứng các yêu cầu này trong hầu hết các ứng dụng Cấp B/C và ISO 6/7.
Hộp không tự làm sạch so với hộp tự làm sạch
Việc lựa chọn giữa hộp chuyển tiếp tự làm sạch và không tự làm sạch tùy thuộc vào hồ sơ rủi ro ô nhiễm trong quy trình, phân loại phòng sạch và yêu cầu vận hành của bạn. Không có loại nào là vượt trội trên toàn cầu - sự lựa chọn đúng đắn tùy thuộc vào ngữ cảnh.
- Rủi ro tạo hạt: Nếu các vật dụng được chuyển đi có khả năng làm rơi ra các hạt — chẳng hạn như bao bì bìa cứng, các bộ phận không được đóng túi hoặc các vật dụng đã ở trong môi trường không được kiểm soát — thì thiết bị tự làm sạch với bộ lọc HEPA chủ động là lựa chọn an toàn hơn. Hộp không tự làm sạch phù hợp hơn với các đồ vật đã được làm sạch trước hoặc đóng gói hai lần trước khi chuyển.
- Phân loại phòng sạch: Đối với môi trường ISO 8 hoặc Cấp D, hộp thông qua không tự làm sạch với quy trình làm sạch thủ công thường là đủ. Đối với các môi trường ISO 5 (Cấp A/B) liền kề với các khu vực Cấp C hoặc D, thiết bị tự làm sạch có thể được yêu cầu theo yêu cầu pháp lý hoặc SOP của cơ sở.
- Gánh nặng bảo trì: Các thiết bị tự làm sạch yêu cầu kiểm tra tính toàn vẹn của bộ lọc HEPA thường xuyên, bảo trì động cơ quạt và cân bằng luồng không khí — tất cả đều làm tăng thêm chi phí vận hành. Hộp không tự làm sạch có ít bộ phận chuyển động, giảm tần suất bảo trì và chi phí đáng kể.
- Độ phức tạp xác nhận: Các hộp đi qua không tự làm sạch sẽ đơn giản hơn để xác nhận và đủ điều kiện theo hướng dẫn của GMP. Phạm vi xác nhận thường bao gồm chức năng khóa liên động, xác minh làm sạch và giám sát chênh lệch áp suất - phạm vi hẹp hơn nhiều so với hệ thống tắm khí chủ động.
- Thông lượng truyền: Các thiết bị tự làm sạch yêu cầu một chu trình làm sạch (thường là 1–5 phút) trước khi có thể mở cửa bên trong. Các thiết bị không tự làm sạch cho phép vận chuyển nhanh hơn khi khóa liên động được giải phóng, điều này rất quan trọng trong môi trường sản xuất hoặc phân phối bệnh viện có năng suất cao.
Quy trình cài đặt, đánh giá và vận hành
Việc lắp đặt đúng cách hộp chuyển tiếp không tự làm sạch là rất quan trọng đối với hiệu suất lâu dài của hộp. Thiết bị phải được gắn phẳng vào tường phòng sạch với vòng đệm kín xung quanh chu vi khung để ngăn luồng khí đi qua. Đối với phòng sạch có áp suất dương, cửa ở phía phòng sạch phải có lực bịt kín cao hơn một chút để tính đến chênh lệch áp suất. Đối với môi trường áp suất âm (chẳng hạn như dãy phòng cách ly), logic cài đặt sẽ đảo ngược.
Trình độ chuyên môn (IQ/OQ/PQ)
Trong các ngành được quản lý, hộp chuyển tiếp phải đủ tiêu chuẩn chính thức trước khi sử dụng. Quá trình đánh giá năng lực thường bao gồm:
- Trình độ lắp đặt (IQ): Xác minh rằng thiết bị được lắp đặt theo thông số kỹ thuật của nhà sản xuất, bao gồm kiểm tra kích thước, đánh giá chứng nhận vật liệu và kiểm tra độ kín của tường.
- Trình độ chuyên môn hoạt động (OQ): Kiểm tra chức năng của hệ thống khóa liên động (xác nhận cả hai cửa không thể mở đồng thời), kiểm tra tính toàn vẹn của đệm cửa và - nếu lắp UV-C - xác minh cường độ đèn.
- Trình độ thực hiện (PQ): Giám sát số lượng hạt trong phòng sạch trong quá trình mô phỏng chuyển vật liệu để xác nhận rằng hộp đi qua không hoạt động như một đường lây nhiễm trong điều kiện hoạt động bình thường.
Quy trình vận hành tiêu chuẩn
Ngay cả hộp chuyển tiếp được thiết kế tốt nhất cũng không thể bù đắp cho kỷ luật người dùng kém. SOP hiệu quả cho các hộp đi qua không tự làm sạch phải nêu rõ: thời gian lưu giữ tối đa cho các vật dụng bên trong buồng, yêu cầu làm sạch trước hoặc đóng gói các vật dụng trước khi cho vào, tần suất làm sạch bên trong và chất khử trùng được phê duyệt, quy trình kích hoạt UV-C (nếu có) và các yêu cầu về tài liệu cho mỗi lần vận chuyển trong môi trường được quản lý. Đào tạo thường xuyên và kiểm tra tuân thủ định kỳ là điều cần thiết để duy trì tính toàn vẹn của phòng sạch trong thời gian dài.
Cách Chọn Hộp Đi Qua Không Tự Làm Sạch Phù Hợp
Việc chọn đúng thiết bị cho cơ sở của bạn bao gồm việc cân bằng các yêu cầu kiểm soát ô nhiễm, nhu cầu về quy trình làm việc, nghĩa vụ pháp lý và hạn chế về ngân sách. Danh sách kiểm tra sau đây nắm bắt các yếu tố quyết định quan trọng nhất:
- Xác định phân loại phòng sạch ở cả hai bên của bức tường chuyển. Cấp ISO hoặc cấp GMP của môi trường sạch hơn quy định các tiêu chuẩn xây dựng tối thiểu (độ hoàn thiện bề mặt, chất lượng bịt kín, độ tin cậy của khóa liên động).
- Xác định kích thước và trọng lượng tối đa của vật phẩm. Chọn kích thước bên trong có khoảng trống ít nhất 20% ở tất cả các phía để cho phép chất và dỡ đồ thoải mái mà không ép đồ đạc vào bề mặt kín.
- Chỉ định loại khóa liên động. Khóa liên động cơ học được ưu tiên cho các khu vực điện tử nhạy cảm với EMI; khóa liên động điện tử sẽ tốt hơn cho môi trường GMP yêu cầu kiểm tra và kiểm soát truy cập.
- Hãy xem xét UV-C như một chất bổ sung tùy chọn. Đối với các cơ sở vận chuyển các mặt hàng có bao bì bên ngoài còn sót lại hoặc có nguy cơ ô nhiễm sinh học, đèn UV-C cung cấp khả năng khử nhiễm bề mặt bổ sung mà không phải trả phí cho hệ thống tắm khí hoàn chỉnh.
- Xác nhận khả năng tương thích vật liệu. Đảm bảo rằng loại thép không gỉ bên trong và vật liệu đệm tương thích với các chất tẩy rửa được sử dụng trong cơ sở của bạn - đặc biệt nếu chất khử trùng gốc clo (có thể làm hỏng chất không gỉ cấp thấp hơn) là một phần trong quy trình làm sạch của bạn.
- Yêu cầu gói tài liệu sớm. Đối với các ngành được quản lý, hãy yêu cầu nhà cung cấp cung cấp hồ sơ FAT (Kiểm tra chấp nhận tại nhà máy), chứng chỉ vật liệu và dự thảo giao thức IQ/OQ tại thời điểm đặt hàng để tránh sự chậm trễ về tiêu chuẩn sau khi giao hàng.
Hộp thông qua không tự làm sạch không chỉ đơn giản là một tùy chọn "cơ bản" so với các hệ thống đang hoạt động — nó là lựa chọn phù hợp cho phần lớn môi trường phòng sạch khi được chỉ định, lắp đặt và vận hành chính xác. Tính đơn giản của nó lại là điểm mạnh: ít thành phần hơn có nghĩa là ít chế độ lỗi hơn, chi phí bảo trì thấp hơn và đường dẫn xác nhận đơn giản hơn. Đối với các cơ sở trong lĩnh vực điện tử, dược phẩm, mỹ phẩm, thực phẩm và chăm sóc sức khỏe, nó vẫn là một trong những công cụ đáng tin cậy và tiết kiệm chi phí nhất để duy trì tính toàn vẹn của phòng sạch trong quá trình vận chuyển nguyên liệu.
