Sự khác biệt giữa Hộp đi qua tự làm sạch và không tự làm sạch - và cái nào phù hợp với phòng sạch của bạn?

Hộp đi qua là gì và tại sao loại làm sạch lại quan trọng?

A đi qua hộp - còn được gọi là buồng đi qua hoặc cửa chuyển - là một vỏ bọc có kiểm soát truy cập được lắp đặt trên tường giữa hai phòng có cấp độ sạch khác nhau. Mục đích của nó là cho phép vận chuyển vật liệu, linh kiện, công cụ hoặc tài liệu giữa các môi trường này mà không yêu cầu nhân viên phải vượt qua ranh giới, từ đó ngăn chặn sự di chuyển của các chất gây ô nhiễm từ khu vực cấp thấp hơn vào phòng sạch cấp cao hơn. Hộp xuyên qua là cơ sở hạ tầng cơ bản trong sản xuất dược phẩm, chế tạo chất bán dẫn, dãy phòng mổ của bệnh viện, lắp ráp vi điện tử và bất kỳ cơ sở nào khác mà việc duy trì sự phân tách môi trường nghiêm ngặt là yêu cầu về chất lượng hoặc quy định.

Sự khác biệt giữa hộp đi qua không tự làm sạch và hộp đi qua tự làm sạch là một trong những quyết định lựa chọn thiết bị có hệ quả nhất trong thiết kế phòng sạch. Nó xác định không chỉ mức độ ô nhiễm được quản lý trong quá trình chuyển giao mà còn xác định mức độ can thiệp làm sạch thủ công cần thiết, chu trình chuyển giao có thể hoàn thành nhanh như thế nào, mức độ rủi ro vi khuẩn hoặc hạt nào được đưa ra trong mỗi lần chuyển giao và cuối cùng là các tiêu chuẩn quy định nào mà cơ sở có thể tuyên bố đáp ứng một cách đáng tin cậy. Hiểu được sự khác biệt về mặt cơ học, vận hành và tuân thủ giữa hai loại này là điều cần thiết trước khi chỉ định cho cơ sở mới hoặc dự án nâng cấp phòng sạch.

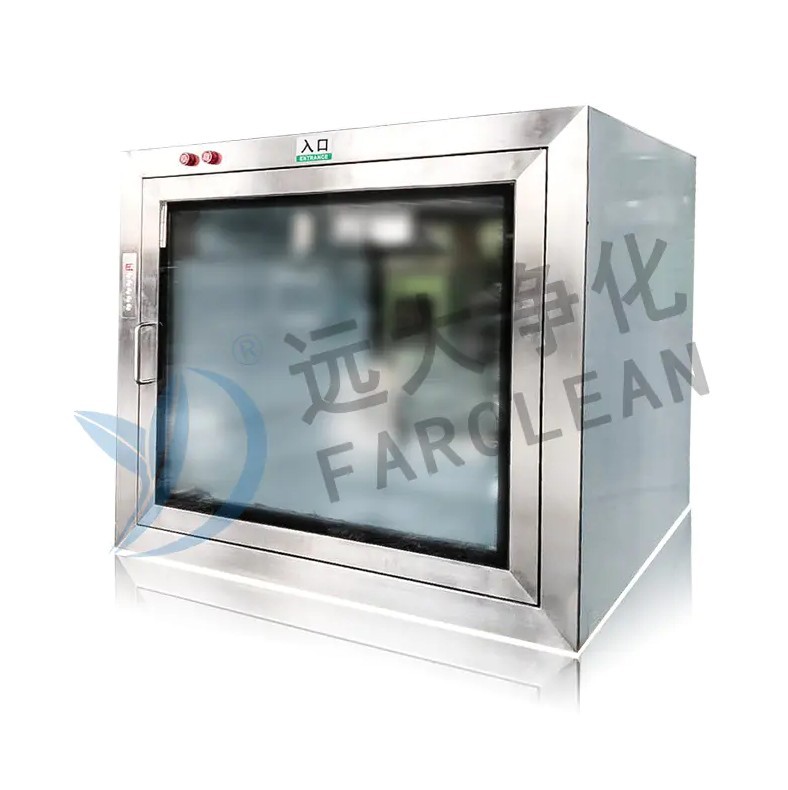

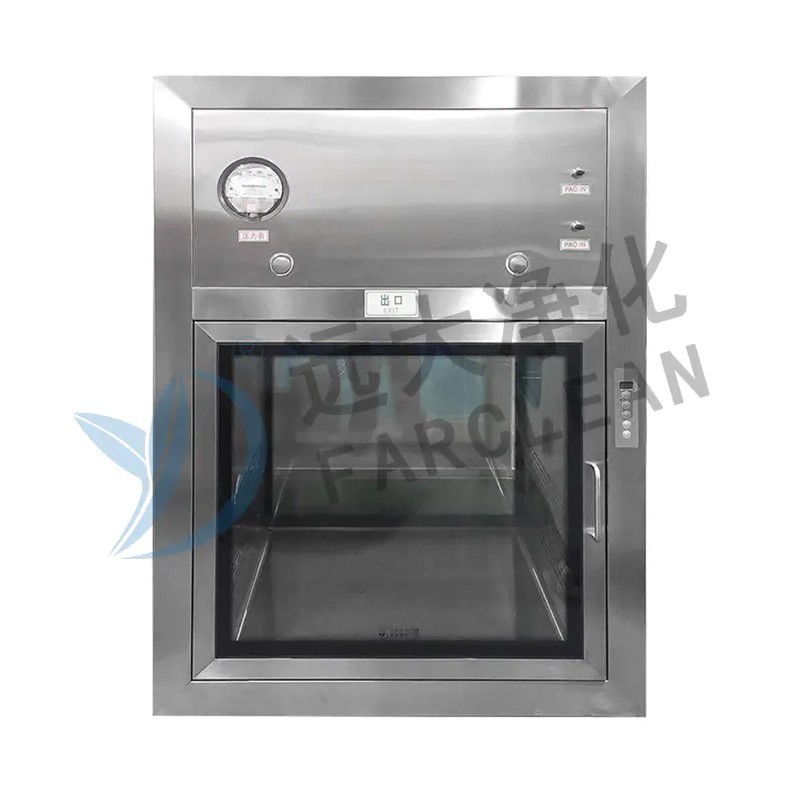

Hộp đi qua không tự làm sạch hoạt động như thế nào

Hộp chuyển qua không tự làm sạch là một thiết bị chuyển thụ động. Ở dạng cơ bản nhất, nó bao gồm một buồng bằng thép không gỉ có cửa khóa liên động ở mỗi bên - một cửa vào phòng phân loại thấp hơn và một vào phòng sạch phân loại cao hơn - đèn diệt khuẩn UV để khử nhiễm bề mặt giữa các lần chuyển và trong nhiều cấu hình, bộ lọc HEPA duy trì áp suất dương trong buồng để ngăn chặn sự di chuyển ô nhiễm vào bên trong khi một trong hai cửa được mở.

Thuật ngữ "không tự làm sạch" đề cập đến thực tế là việc làm sạch vật lý bên trong buồng - lau bề mặt bằng chất khử trùng, loại bỏ các hạt cặn lắng đọng trong quá trình vận chuyển, làm sạch các điểm thoát nước - phải được nhân viên phòng sạch thực hiện thủ công theo quy trình vận hành tiêu chuẩn đã được thiết lập (SOP). Chu trình chiếu xạ bằng đèn UV xảy ra giữa các lần vận chuyển mang lại mức độ khử nhiễm bề mặt vi khuẩn, nhưng bức xạ UV không loại bỏ ô nhiễm dạng hạt, không chạm tới các bề mặt bị che khuất và không thể thay thế cho việc khử trùng bằng hóa chất đã được xác nhận khi cần giảm tạp nhiễm sinh học đến mức giảm log cụ thể.

Hộp đi qua không tự làm sạch được sản xuất với nhiều kích cỡ khác nhau - từ các thiết bị để bàn nhỏ để chuyển tài liệu hoặc lọ mẫu đến các buồng đặt trên sàn lớn có khả năng chứa xe đẩy thiết bị. Vật liệu xây dựng thường là thép không gỉ 304 hoặc 316L với các mối hàn liên tục bên trong, các góc bên trong được che phủ để loại bỏ các hốc bẫy hạt và bề mặt bên trong được đánh bóng mịn như gương giúp giảm thiểu độ bám dính của các hạt và vi sinh vật. Cơ chế khóa liên động - cơ khí hoặc điện tử - ngăn cả hai cửa mở đồng thời, đây là tính năng kiểm soát ô nhiễm bắt buộc bất kể loại vệ sinh nào.

Hộp đi qua tự làm sạch hoạt động như thế nào

Hộp chuyển qua tự làm sạch kết hợp hệ thống khử nhiễm tự động trong buồng hoạt động mà không cần can thiệp thủ công giữa các chu kỳ chuyển. Các công nghệ khử nhiễm tự động phổ biến nhất được sử dụng trong các hộp tự làm sạch là hydro peroxide bay hơi (VHP), hơi hydro peroxide (HPV) hoặc khí formaldehyde — với VHP là tiêu chuẩn công nghiệp hiện tại nhờ tính hiệu quả, hồ sơ dư lượng, khả năng tương thích vật liệu và sự chấp nhận theo quy định trong các ứng dụng dược phẩm và chăm sóc sức khỏe.

Trong hộp đi qua tự làm sạch VHP, chu trình tự động tuân theo trình tự xác định: các vòng đệm buồng, bộ phận hóa hơi bơm hơi H₂O₂ ở nồng độ được kiểm soát (thường là 100–1.000 ppm tùy thuộc vào mức giảm log yêu cầu), hơi tồn tại trong buồng kín trong thời gian tiếp xúc được xác thực và bộ chuyển đổi xúc tác hoặc giai đoạn sục khí sau đó phân hủy H₂O₂ dư thành nước và oxy, đưa nồng độ dư xuống dưới giới hạn phơi nhiễm nghề nghiệp (thường là 1 ppm) trước khi có thể mở cửa bên sạch. Toàn bộ chu trình tự động thường mất từ ​​15 đến 45 phút tùy thuộc vào thể tích buồng và mức độ khử nhiễm cần thiết - đạt được hoạt tính diệt bào tử giảm ≥6 log đối với bào tử Geobacillus stearothermophilus, đây là tiêu chuẩn cho khử nhiễm ranh giới cấp A/B dược phẩm.

Một số hộp tự làm sạch đi qua bổ sung cho chu trình VHP hệ thống luồng không khí được lọc HEPA tích hợp giúp loại bỏ ô nhiễm dạng hạt được đưa vào trong quá trình tải, cung cấp khả năng khử nhiễm cả hạt và vi khuẩn trong một chu trình tự động duy nhất. Hệ thống điều khiển trên các thiết bị tự làm sạch thường dựa trên PLC với giao diện màn hình cảm ứng, ghi nhật ký chu trình, quản lý cảnh báo và khả năng xuất dữ liệu để tích hợp hồ sơ lô điện tử - các tính năng hỗ trợ trực tiếp việc tuân thủ 21 CFR Phần 11 tại các cơ sở dược phẩm do FDA quản lý.

So sánh trực tiếp: Sự khác biệt chính giữa cả hai loại

Sự khác biệt về vận hành, hiệu suất và chi phí giữa các hộp đi qua không tự làm sạch và tự làm sạch là rất lớn. Bảng sau đây cung cấp sự so sánh có cấu trúc giữa các tiêu chí phù hợp nhất với các quyết định về thông số kỹ thuật phòng sạch:

Các tình huống áp dụng cho hộp đi qua không tự làm sạch

Hộp đi qua không tự làm sạch vẫn là giải pháp phù hợp và tiết kiệm chi phí trong nhiều ứng dụng phòng sạch và môi trường được kiểm soát, trong đó hồ sơ rủi ro ô nhiễm không yêu cầu khử nhiễm bào tử tự động và nơi các quy trình làm sạch thủ công có thể được xác nhận một cách đáng tin cậy và được thực hiện nhất quán.

Ranh giới sản xuất dược phẩm từ hạng C đến hạng D

Tại các cơ sở dược phẩm, việc vận chuyển giữa khu vực đóng gói cấp D và khu chế biến cấp 2 không yêu cầu xử lý diệt bào tử tại điểm trung chuyển. Hộp đi qua không tự làm sạch có đèn UV, áp suất dương được lọc HEPA và SOP lau sạch thủ công đã được xác nhận bằng cách sử dụng chất diệt bào tử hoặc chất khử trùng thích hợp cung cấp biện pháp kiểm soát ô nhiễm tuân thủ ở loại ranh giới này. Chi phí vốn thấp hơn và các yêu cầu xác nhận đơn giản hơn của thiết bị không tự làm sạch khiến nó trở thành thông số kỹ thuật tiêu chuẩn cho các ranh giới bên trong ít quan trọng hơn này.

Môi trường bệnh viện và chăm sóc sức khỏe

Trong các phòng pha chế dược phẩm của bệnh viện, hành lang cung cấp thuốc của khu cách ly và các khoa dịch vụ vô trùng trung tâm, các hộp đi qua không tự làm sạch đóng vai trò là cơ chế vận chuyển nguyên liệu chính giữa các khu vực sạch và bẩn. Tần suất vận chuyển và loại vật liệu trong các môi trường này - thuốc đóng gói, dụng cụ vô trùng được bọc, hộp đựng mẫu - tương thích với các quy trình làm sạch thủ công có hỗ trợ tia cực tím và các yêu cầu vận hành đơn giản hơn phù hợp với nhân viên y tế được đào tạo chung về phòng sạch thay vì chuyên môn.

Lắp ráp điện tử và bán dẫn

Trong phòng sạch điện tử ISO Cấp 6 và 7 xử lý việc lắp ráp bảng mạch in, sản xuất linh kiện quang học hoặc sản xuất dụng cụ chính xác, mối lo ngại chính về ô nhiễm là các hạt chứ không phải vi sinh vật. Các hộp đi qua không tự làm sạch được trang bị hệ thống lọc không khí được lọc HEPA và các thanh ion hóa (để trung hòa điện tích hút các hạt đến bề mặt linh kiện) cung cấp khả năng kiểm soát ô nhiễm đầy đủ tại các ranh giới này mà không gây phức tạp hoặc tốn kém cho hệ thống khử nhiễm hóa học tự động.

Các tình huống áp dụng cho hộp đi qua tự làm sạch

Hộp đi qua tự làm sạch với chức năng khử nhiễm VHP tự động được chỉ định khi hậu quả của sự cố nhiễm bẩn là nghiêm trọng — về mặt an toàn cho bệnh nhân, đảm bảo vô trùng sản phẩm, tuân thủ quy định hoặc tính toàn vẹn của quy trình nghiên cứu hoặc sản xuất nhạy cảm.

Sản xuất sản phẩm thuốc vô trùng - Ranh giới hạng A/B

Ứng dụng quan trọng và đòi hỏi khắt khe nhất đối với hộp đi qua tự làm sạch là ở ranh giới giữa phòng sạch nền cấp B và khu vực chiết rót cấp A trong sản xuất dược phẩm vô trùng. Phụ lục 1 EU GMP (bản sửa đổi năm 2022) giải quyết rõ ràng nhu cầu về các biện pháp kiểm soát ô nhiễm mạnh mẽ tại các điểm chuyển nguyên liệu vào môi trường Hạng A và các hộp đi qua VHP tự động đã trở thành biện pháp kiểm soát kỹ thuật tiêu chuẩn ngành tại ranh giới này. Chu trình diệt bào tử đã được xác thực cung cấp bằng chứng khử nhiễm được ghi lại và có thể tái tạo mà việc làm sạch thủ công không thể trùng khớp một cách đáng tin cậy và việc ghi dữ liệu điện tử hỗ trợ tài liệu Chiến lược kiểm soát ô nhiễm (CCS) hiện được yêu cầu trong Phụ lục 1 sửa đổi.

Phòng thí nghiệm ngăn chặn an toàn sinh học cấp 3 và BSL-4

Các cơ sở nghiên cứu xử lý các Tác nhân chọn lọc, mầm bệnh Loại A hoặc vật liệu sinh học có hậu quả cao ở cấp độ ngăn chặn BSL-3 và BSL-4 yêu cầu mọi vật liệu thoát ra khỏi vùng ngăn chặn đều phải trải qua quá trình khử nhiễm đã được xác nhận trước khi đi vào môi trường xung quanh. Hộp đi qua tự làm sạch với chu trình VHP tự động là biện pháp kiểm soát kỹ thuật chính tại các ranh giới cơ sở này, cung cấp bước khử nhiễm tự động, có thể kiểm tra được mà không yêu cầu nhân viên phải vào khu vực có nguy cơ cao để thực hiện vệ sinh thủ công.

Cơ sở sản phẩm thuốc điều trị tiên tiến (ATMP)

Các cơ sở sản xuất liệu pháp tế bào và gen xử lý các sản phẩm tế bào tự thân hoặc đồng loại có các yêu cầu ngăn ngừa lây nhiễm chéo cực kỳ nghiêm ngặt - trong đó sự lây nhiễm giữa hai sản phẩm dành riêng cho bệnh nhân có thể gây ra hậu quả trực tiếp và nghiêm trọng về an toàn cho bệnh nhân. Hộp đi qua tự làm sạch với chu trình khử nhiễm tự động và khả năng truy xuất nguồn gốc điện tử hoàn chỉnh là tiêu chuẩn đặc điểm kỹ thuật để chuyển vật liệu vào và ra khỏi bộ sản phẩm dành cho bệnh nhân riêng lẻ trong các cơ sở này, mang lại sự ngăn chặn ô nhiễm được xác thực giữa mỗi chiến dịch sản phẩm.

Khung quyết định lựa chọn: Chọn loại phù hợp cho cơ sở của bạn

Việc lựa chọn giữa các hộp đi qua không tự làm sạch và tự làm sạch phải được thực hiện dựa trên đánh giá rủi ro có cấu trúc thay vì chỉ dựa vào chi phí. Các tiêu chí sau đây cung cấp một khuôn khổ quyết định thực tế:

• Xác định hậu quả ô nhiễm tại ranh giới chuyển giao. Nếu một sự kiện nhiễm bẩn tại thời điểm này có thể dẫn đến việc sản phẩm không vô trùng đến tay bệnh nhân, thất bại trong thử nghiệm lâm sàng hoặc hành động quản lý, thì cần phải có một thiết bị tự làm sạch có hiệu quả diệt bào tử đã được xác nhận. Nếu hậu quả chỉ giới hạn ở việc làm lại hoặc loại bỏ lô mà không ảnh hưởng đến an toàn của bệnh nhân thì một thiết bị không tự làm sạch với SOP thủ công mạnh mẽ có thể là đủ.
• Đánh giá các yêu cầu về tần suất truyền và thông lượng. Chu kỳ VHP tự làm sạch trong khoảng 15–45 phút giới hạn tần suất truyền. Nếu quy trình của bạn yêu cầu vận chuyển vật liệu nhanh và thường xuyên thì có thể cần sử dụng song song nhiều thiết bị tự làm sạch hoặc thiết bị không tự làm sạch với chu trình nhanh được hỗ trợ bằng tia cực tím.
• Đánh giá độ tin cậy của việc làm sạch thủ công trong môi trường hoạt động của bạn. Các thiết bị không tự làm sạch phụ thuộc hoàn toàn vào sự tuân thủ của người vận hành và tuân thủ SOP. Trong các cơ sở có tỷ lệ luân chuyển nhân viên cao, nhiều ca làm việc hoặc cơ sở hạ tầng đào tạo SOP không đầy đủ, sự phụ thuộc của con người vào việc làm sạch thủ công gây ra sự biến đổi mà hệ thống tự làm sạch tự động sẽ loại bỏ.
• Xem xét khả năng tương thích vật liệu với VHP. Không phải tất cả các vật liệu đều chịu được việc tiếp xúc với VHP nhiều lần - một số kim loại, một số polyme và linh kiện điện tử có thể bị phân hủy do hơi H₂O₂ oxy hóa theo thời gian. Nếu các vật dụng được vận chuyển bao gồm các vật liệu nhạy cảm với VHP, thì có thể cần phải có thiết bị không tự làm sạch với quy trình khử trùng thay thế thích hợp.
• Yếu tố trong tổng chi phí vòng đời, không chỉ chi phí vốn. Giá mua cao hơn của thiết bị tự làm sạch thường được bù đắp trong khoảng thời gian từ 3 đến 5 năm bằng chi phí lao động giảm, mức tiêu thụ chất khử trùng thấp hơn và tránh được các sự kiện ô nhiễm — mà trong môi trường dược phẩm, mỗi điều này có thể mang lại chi phí khắc phục, loại bỏ lô và điều tra theo quy định vượt xa chi phí của chính thiết bị.

Tóm lại, các hộp đi qua không tự làm sạch mang lại khả năng kiểm soát ô nhiễm đáng tin cậy ở các ranh giới bên trong có rủi ro thấp hơn, nơi duy trì kỷ luật quy trình thủ công và có thể quản lý được hồ sơ rủi ro ô nhiễm. Các hộp tự làm sạch đi qua với khả năng khử nhiễm VHP tự động là biện pháp kiểm soát kỹ thuật thích hợp ở bất kỳ nơi nào cần có quy trình chuyển giao bào tử được xác nhận, độc lập với con người và có thể theo dõi bằng điện tử theo các kỳ vọng quy định, kết quả đánh giá rủi ro hoặc tính chất quan trọng của sản phẩm được sản xuất hoặc xử lý.
