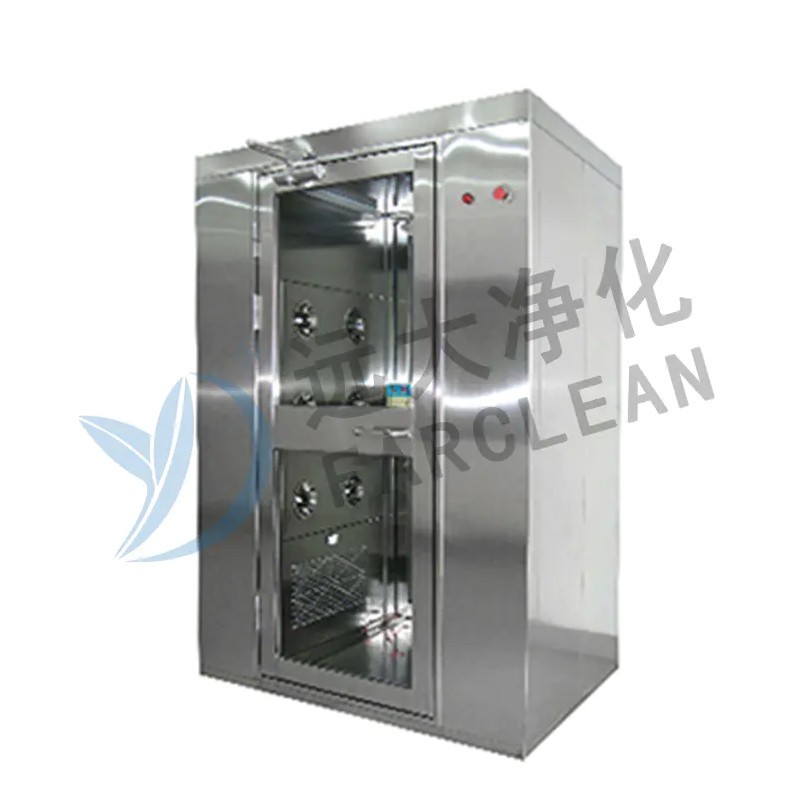

Phòng tắm không khí hoàn toàn bằng thép không gỉ là gì?
Một tất cả các phòng tắm không khí bằng thép không gỉ là buồng khử nhiễm khép kín được lắp đặt ở lối vào phòng sạch, môi trường được kiểm soát và khu vực sản xuất chính xác. Nhân viên hoặc hàng hóa đi qua buồng, nơi các luồng không khí được lọc HEPA tốc độ cao sẽ thổi bay các hạt trên bề mặt - bụi, xơ vải, tóc và các chất gây ô nhiễm khác - trước khi được phép vào. Đặc điểm xác định của loại buồng tắm khí này là mọi bề mặt kết cấu, bao gồm tường, trần, tấm sàn, khung cửa và vỏ vòi phun, đều được chế tạo từ thép không gỉ thay vì thép cán nguội hoặc tấm composite. Sự lựa chọn vật liệu này không chỉ mang tính thẩm mỹ; về cơ bản nó quyết định độ bền, hiệu suất vệ sinh, khả năng kháng hóa chất và chi phí sở hữu lâu dài của thiết bị.
Loại phổ biến nhất được chỉ định là thép không gỉ SUS304, với SUS316L được chọn cho môi trường dược phẩm và công nghệ sinh học, nơi thường xuyên tiếp xúc với các chất tẩy rửa mạnh hoặc hóa chất khử trùng. Bề mặt nhẵn, không xốp của thép không gỉ chống lại sự bám dính của vi khuẩn, không bị ăn mòn khi khử trùng nhiều lần và không làm rơi các hạt của chính nó — một yêu cầu quan trọng khi phòng sạch xung quanh có thể được xếp hạng ISO Loại 5 hoặc sạch hơn.
Tại sao lựa chọn vật liệu ảnh hưởng trực tiếp đến hiệu suất làm sạch
Nhiều nhà quản lý cơ sở đánh giá thấp mức độ ảnh hưởng của vật liệu xây dựng buồng tắm khí đến việc liệu các mục tiêu kiểm soát ô nhiễm có thực sự được đáp ứng trong thực tế hay không. Buồng tắm khí bằng thép sơn có thể cung cấp các thông số kỹ thuật luồng khí ban đầu giống như thiết bị bằng thép không gỉ, nhưng theo thời gian, bề mặt được sơn sẽ sứt mẻ, ăn mòn và bản thân nó sẽ trở thành nguồn hạt. Lớp sơn hoàn thiện bằng epoxy hoặc sơn tĩnh điện sẽ xuống cấp khi tiếp xúc với tia cực tím và lau bằng hóa chất nhiều lần, tạo ra những bề mặt không đồng đều ở cấp độ vi mô giúp giữ lại các chất gây ô nhiễm giữa các chu kỳ làm sạch. Ngược lại, thép không gỉ duy trì tính toàn vẹn bề mặt của nó vô thời hạn theo các quy trình khử trùng phòng sạch thông thường.
Hình học bên trong cũng có vấn đề. Tất cả các vòi sen gió bằng thép không gỉ thường được sản xuất với các góc được bao phủ hoàn toàn - các điểm nối cong giữa tường, sàn và trần - thay vì các góc 90 độ sắc nét. Các góc có mái che giúp loại bỏ các vùng chết bẫy hạt tồn tại trong cấu trúc góc vuông, giúp mỗi lần quét sạch nhanh hơn và kỹ lưỡng hơn. Đặc điểm thiết kế này, phổ biến trong vỏ không gỉ cấp dược phẩm, trực tiếp hỗ trợ đạt được và duy trì mục tiêu về số lượng hạt được xác định trong kế hoạch kiểm soát ô nhiễm của bạn.
Các thành phần cốt lõi và cách chúng phối hợp với nhau
Hiểu được cấu trúc chức năng của buồng tắm khí hoàn toàn bằng thép không gỉ giúp các kỹ sư cơ sở xác định đúng thiết bị và người vận hành sử dụng nó một cách chính xác. Các hệ thống con chính là:
- Lọc HEPA hoặc ULPA: Bộ lọc không khí dạng hạt hiệu quả cao lọc được 99,97% hạt ≥0,3 µm; Bộ lọc không khí có độ xuyên thấu cực thấp đạt hiệu suất 99,9995% ở mức 0,12 µm. Vỏ bộ lọc thường được đặt chìm vào trong trần nhà bằng thép không gỉ để duy trì bề mặt bên trong phẳng và có thể làm sạch được.
- Mảng vòi phun bằng thép không gỉ: Vòi phun bằng thép không gỉ 304 có thể điều chỉnh được đặt trên các bức tường đối diện và, trong một số thiết kế, trên trần nhà. Chúng hướng các luồng khí tốc độ cao (thường là 20–25 m/s) vào người hoặc hàng hóa từ nhiều góc độ cùng một lúc, đánh bật các hạt mà chỉ riêng luồng khí phân lớp tiêu chuẩn không thể loại bỏ được.
- Cửa không gỉ lồng vào nhau: Hệ thống khóa liên động điện tử ngăn cả hai cửa mở đồng thời, duy trì chênh lệch áp suất giữa hành lang bẩn và phòng sạch. Khung cửa và vòng đệm được tích hợp vào cấu trúc không gỉ mà không có ốc vít lộ ra ngoài có thể chứa các mảnh vụn.
- Hệ thống thổi tuần hoàn: Quạt ly tâm hút không khí trong phòng, đưa nó qua bộ lọc HEPA và tuần hoàn qua các vòi phun. Động cơ EC (chuyển mạch điện tử) tiết kiệm năng lượng ngày càng trở thành tiêu chuẩn, giảm chi phí vận hành tại các cơ sở chạy vòi sen khí 24 giờ một ngày.
- Bảng điều khiển và hẹn giờ: Bộ điều khiển PLC hoặc bộ vi xử lý quản lý thời gian thổi (thường là 15–30 giây), logic khóa liên động cửa, đầu ra cảnh báo và — trong các mô hình nâng cao — ghi nhật ký dữ liệu cho các quá trình kiểm tra GMP. Bảng điều khiển được gắn phẳng bằng thép không gỉ để duy trì lớp vỏ bề mặt có thể làm sạch được.
Kết hợp các thông số kỹ thuật của Airshower với mục tiêu làm sạch của bạn
Không có thông số kỹ thuật buồng tắm khí nào phù hợp với mọi ứng dụng. Thiết bị phù hợp được xác định dựa trên phân loại phòng sạch của bạn, tính chất của rủi ro ô nhiễm, yêu cầu về thông lượng và loại vật phẩm đi vào khu vực được kiểm soát. Bảng sau đây trình bày cách khớp các tham số chính với các tình huống chung của cơ sở:
| Loại cơ sở | Lớp ISO được đề xuất | Loại bộ lọc | Thời gian thổi | Lớp thép |
| Điện tử / Bán dẫn | ISO 5–6 | ULPA H15 | 25–30 giây | SUS304 |
| Dược phẩm / Công nghệ sinh học | ISO 5–7 | HEPA H14 | 20–30 giây | SUS316L |
| Chế biến thực phẩm | ISO 7–8 | HEPA H13 | 15–20 giây | SUS304 |
| Sản xuất thiết bị y tế | ISO 6–7 | HEPA H14 | 20–25 giây | SUS304 / 316L |
| Quang học chính xác | ISO 5 | ULPA H15 | 30 giây | SUS304 |
Vòi sen gió dành cho nhân sự và hàng hóa: Cấu hình khác nhau cho các mục tiêu khác nhau
Tất cả các vòi sen khí bằng thép không gỉ đều có sẵn các biến thể dành cho người và hàng hóa, và việc chọn đúng loại là điều cần thiết để đạt được các mục tiêu khử nhiễm cụ thể của bạn. Buồng tắm hơi dành cho nhân viên thường là thiết kế đường hầm dành cho một người hoặc nhiều người với chiều cao cửa tiêu chuẩn là 2,0–2,2 mét. Bố trí vòi phun được tối ưu hóa để bao phủ cấu hình cơ thể con người, bao gồm đầu, vai, thân và chân, sử dụng các vòi phun quay hoặc cố định được định vị để tránh tái lắng đọng hạt.
Ngược lại, vòi sen thổi khí qua hàng hóa hoặc hàng hóa có lỗ mở rộng hơn và cao hơn để chứa xe đẩy, xe nâng pallet và thiết bị lớn. Tấm sàn bằng thép không gỉ phải được định mức cho tải trọng dự kiến — các cơ sở dược phẩm thường chỉ định công suất 500–2000 kg/m2 — và hình dạng vòi phun được điều chỉnh để xử lý các bề mặt phẳng nằm ngang như mặt trên của xe đẩy và nắp thùng chứa, nơi các hạt có xu hướng lắng xuống và chống lại sự dịch chuyển của các tia phản lực chỉ ở một bên. Một số cơ sở lắp đặt các thiết bị kết hợp với các dãy vòi phun có thể điều chỉnh được để có thể phục vụ cả nhân viên và hàng hóa nhỏ, cải thiện tính linh hoạt thông lượng mà không cần trùng lặp các điểm vào.
Các biện pháp thực hành tốt nhất để tối đa hóa hiệu quả khử nhiễm
Ngay cả vòi sen khí bằng thép không gỉ có thông số kỹ thuật cao nhất cũng sẽ không đáp ứng được mục tiêu làm sạch nếu nó được vận hành không chính xác. Đào tạo nhân viên về các quy trình sử dụng phù hợp cũng quan trọng như chính thông số kỹ thuật của phần cứng. Các thực hành sau đây nên được đưa vào quy trình vận hành tiêu chuẩn của bạn:
- Xoay chậm trong chu kỳ thổi: Nhân viên phải quay chậm — khoảng một vòng hoàn toàn trong chu kỳ thổi — để tất cả bề mặt cơ thể tiếp xúc với các tia khí. Việc đứng yên làm giảm hiệu quả khử nhiễm từ 30–50% so với quay chậm.
- Cánh tay giơ lên: Giơ cánh tay ra khỏi cơ thể sẽ làm lộ ra các vùng thân, nách và tay áo vốn được che chắn. Hành động đơn lẻ này cải thiện đáng kể khả năng loại bỏ hạt khỏi bộ quần áo bảo hộ.
- Không vào lại mà không có chu kỳ đầy đủ: Thực hiện khóa liên động để nhân viên quay trở lại hành lang bẩn phải hoàn thành một chu trình mới hoàn toàn trước khi vào lại. Nhiều sự cố ô nhiễm bắt nguồn từ việc hoàn thành một phần hoặc bỏ qua chu trình.
- Kiểm tra tính toàn vẹn của bộ lọc thường xuyên: Bộ lọc HEPA/ULPA phải được kiểm tra bằng thử thách khí dung DOP (dioctyl phthalate) hoặc PAO (poly-alpha-olefin) theo tiêu chuẩn ISO 14644-3 khi vận hành và hàng năm sau đó. Bộ lọc bị xâm phạm không mang lại khả năng bảo vệ bất kể vỏ không gỉ hoạt động tốt như thế nào.
- Lịch trình vệ sinh nội thất: Lau sạch tất cả các bề mặt không gỉ bên trong bằng IPA (cồn isopropyl) hoặc chất khử trùng được cơ sở phê duyệt theo các khoảng thời gian xác định. Bề mặt không gỉ không xốp hỗ trợ quy trình này mà không bị suy giảm, nhưng một lịch trình bằng văn bản sẽ ngăn không cho buồng trở thành nguồn ô nhiễm.
Tích hợp với chiến lược kiểm soát ô nhiễm rộng hơn
Một all stainless-steel air shower room is most effective when it is integrated into a layered contamination control strategy rather than treated as a standalone solution. In a well-designed cleanroom entry system, the air shower functions as the final active decontamination step after gowning, and is positioned between the gowning anteroom and the cleanroom itself. The pressure cascade — from lower pressure in the corridor to higher pressure in the cleanroom — must be maintained through proper door interlocking to prevent cross-contamination during transitions.
Các cơ sở hướng tới môi trường đạt tiêu chuẩn GMP A/B hoặc ISO Cấp 5 cũng nên cân nhắc việc kết hợp vòi sen khí với thảm dính ở cả hai lối vào, chu trình đèn diệt khuẩn UV giữa các ca và giám sát máy đếm hạt tại điểm vào phòng sạch. Dữ liệu từ bộ đếm hạt nội tuyến có thể được liên kết với PLC của buồng tắm khí để kích hoạt chu kỳ thổi kéo dài hoặc cảnh báo khi số lượng hạt xung quanh vượt quá giới hạn hành động, tạo ra giao thức khử nhiễm phản ứng nhanh thay vì cố định.
Tổng chi phí sở hữu và giá trị lâu dài
Tất cả vòi sen gió bằng thép không gỉ đều có chi phí mua ban đầu cao hơn so với các lựa chọn thay thế được sơn hoặc mạ kẽm - thường cao hơn 20–40% tùy thuộc vào kích thước và cấu hình. Tuy nhiên, tổng chi phí tính toán quyền sở hữu trong vòng đời cơ sở từ 10–15 năm luôn thiên về lựa chọn không gỉ. Các thiết bị được sơn cần phải sơn lại hoặc sơn lại sau mỗi 3–5 năm, tạo ra thời gian ngừng hoạt động trong quá trình tân trang và có thể yêu cầu ngừng hoạt động nếu lớp nền bên dưới lớp sơn bắt đầu ăn mòn và thải các hạt vào môi trường được kiểm soát. Thép không gỉ không yêu cầu sự can thiệp như vậy; một thiết bị được bảo trì đúng cách sẽ giữ được tính toàn vẹn bề mặt ban đầu và hiệu suất kiểm soát ô nhiễm vô thời hạn.
Tiêu thụ năng lượng là chi phí thường xuyên chiếm ưu thế trong vận hành buồng tắm khí. Việc chỉ định máy thổi bằng động cơ EC thay vì động cơ cảm ứng AC truyền thống có thể giảm mức tiêu thụ điện từ 25–40% ở lưu lượng khí tương đương, với thời gian hoàn vốn dưới ba năm ở các cơ sở vận hành vòi sen khí liên tục. Khi kết hợp với logic thông gió được kiểm soát theo nhu cầu — giảm tốc độ quạt giữa các chu kỳ — buồng tắm khí bằng thép không gỉ không chỉ trở thành giải pháp khử nhiễm đầu vào hợp vệ sinh nhất mà còn tiết kiệm năng lượng nhất hiện có cho các môi trường phòng sạch đòi hỏi khắt khe.
