Nếu bạn đã từng làm việc trong một nhà máy dược phẩm, phòng sạch bán dẫn, nhà thuốc tổng hợp bệnh viện, phòng thí nghiệm an toàn sinh học hoặc thậm chí là cơ sở sản xuất thực phẩm cao cấp, bạn gần như chắc chắn đã từng sử dụng hoặc đi ngang qua hộp chuyển tiếp. Đối với những người chưa quen, nó trông giống như một chiếc tủ thép không gỉ được gắn vào tường với hai cánh cửa khóa vào nhau. Đối với những người phụ thuộc vào nó hàng ngày, nó là một thiết bị kiểm soát ô nhiễm thiết yếu giúp giữ cho môi trường sạch sẽ trong khi vẫn cho phép vật liệu di chuyển vào và ra.
Làm thế nào để bạn chuyển các đồ vật giữa hai thế giới—một thế giới vô trùng, một thế giới không—mà không bao giờ để những thế giới đó chạm vào nhau?
Đó là điều kỳ diệu thầm lặng hàng ngày được thực hiện bởi một hộp thép không gỉ khiêm tốn được gắn vào tường và lý do bạn sắp khám phá lý do tại sao hộp chuyển tiếp khiêm tốn lại là một trong những thiết bị quan trọng nhất trong môi trường được kiểm soát hiện đại.
Chính xác thì cái gì là hộp đi qua ?

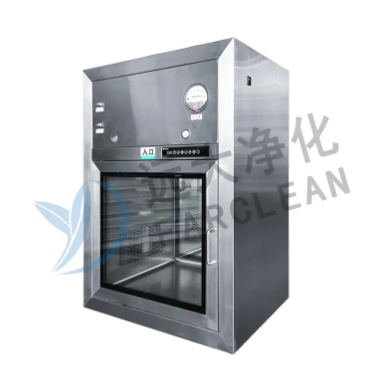

Hộp xuyên qua là một buồng có cửa đôi, kín, được xây xuyên qua một bức tường ngăn cách hai khu vực có cấp độ sạch, chế độ áp suất hoặc mức độ nguy hiểm khác nhau.
Nó bao gồm:
- Một cửa mở vào phía cao cấp hơn
- Một cửa mở vào phía cấp dưới hoặc cấp dưới
- Một hệ thống khóa liên động đáng tin cậy đảm bảo cả hai cửa không bao giờ có thể mở cùng lúc
- Cửa sổ quan sát trong suốt và giá đỡ bên trong
- Các tính năng tùy chọn như lọc HEPA/ULPA, đèn UV-C hoặc khử nhiễm hydro-peroxide
Mục đích duy nhất: cho phép vận chuyển vật liệu một cách an toàn, có kiểm soát trong khi vẫn duy trì tính toàn vẹn của các tầng áp suất không khí, số lượng hạt và các rào cản an toàn sinh học/ngăn chặn.
Tại sao hộp đi qua tồn tại
Vấn đề cơ bản mà họ giải quyết rất đơn giản: Bạn có một không gian có độ sạch cao và bạn cần chuyển đồ vào hoặc loại bỏ chất thải mà không ảnh hưởng đến độ sạch sẽ hoặc mức độ an toàn sinh học của không gian đó.
Việc mở một cánh cửa thông thường giữa hành lang bẩn và phòng sạch sẽ ngay lập tức phá hủy dòng áp suất và cho phép hàng nghìn hạt và vi khuẩn xâm nhập. Phòng thay đồ sẽ giúp ích, nhưng ngay cả những nhân viên mặc đầy đủ trang phục vẫn là nguồn lây nhiễm lớn nhất. Hộp chuyển qua là một giải pháp cơ học cho phép vật liệu di chuyển trong khi mọi người vẫn ở các phía tương ứng.
Hệ thống khóa liên động hoạt động như thế nào
Phần lớn các hộp chuyển tiếp sử dụng khóa liên động hoàn toàn bằng cơ - không dùng điện, không phần mềm, tỷ lệ hỏng hóc gần như bằng không trong nhiều thập kỷ hoạt động 24/7.
Khi một cánh cửa được mở, một lá cờ thép hoặc cánh tay đòn sẽ chặn chốt đối diện. Chỉ khi cánh cửa thứ nhất được đóng hoàn toàn và được chốt thì khóa liên động mới mở cánh cửa thứ hai. Khóa liên động điện từ, khí nén và thông minh có sẵn cho các ứng dụng chuyên dụng, nhưng cơ khí vẫn là tiêu chuẩn vàng cho các cơ sở GMP.
Vật liệu & hoàn thiện đáp ứng mong đợi theo quy định
- Thép không gỉ 316L – bắt buộc đối với các chất diệt bào tử mạnh và thuốc mạnh/nguy hiểm
- Thép không gỉ 304 – thích hợp cho sử dụng dược phẩm và bệnh viện tiêu chuẩn
- Bề mặt bên trong được đánh bóng bằng điện – làm sạch dễ dàng hơn và giảm độ bám dính của hạt
- Các tùy chọn sơn tĩnh điện và an toàn ESD cho thiết bị điện tử và các khu vực không đạt tiêu chuẩn GMP
Ứng dụng chính
- Phòng sạch dược phẩm và công nghệ sinh học (dây chuyền chiết rót, chế biến vô trùng)
- Sản xuất vi điện tử và chất bán dẫn
- Nhà thuốc pha chế vô trùng bệnh viện
- Phòng thí nghiệm công nghệ nano
- Vivariums và cơ sở động vật
- Phòng thí nghiệm an toàn sinh học cấp 2, 3 và 4
- Cơ sở hạt nhân (đi qua hộp đựng găng tay)
- Sản xuất thực phẩm và mỹ phẩm có tính ngăn chặn cao
- Phòng thí nghiệm pháp y
- Khu vực lắp ráp sạch hàng không vũ trụ
Các loại hộp xuyên qua
A. Theo loại khóa liên động
- Mechanical interlock
- Khóa liên động điện từ
- Khóa liên động bằng khí nén
B. Bằng luồng không khí và lọc
- Thụ động (không có quạt hoặc bộ lọc - dựa vào tầng áp suất phòng)
- Hoạt động / Chạy bằng quạt với bộ lọc HEPA hoặc ULPA ở nguồn cung cấp và/hoặc khí thải
- Dòng chảy tầng (LAF dọc hoặc ngang bên trong buồng)
- Quá trình khử nhiễm sinh học (hệ thống H₂O₂ hoặc UV-C tích hợp)
C. Cấu hình cửa
- Tiêu chuẩn hai cửa (phổ biến nhất)
- Lối đi cho xe đẩy (ở mức sàn, đủ rộng cho xe đẩy hoặc pallet)
- Kiểu gắn trên sàn hoặc kiểu "đường hầm" cho thiết bị nặng
- Khả năng truyền qua được xếp hạng chống cháy (xếp hạng 1–3 giờ)
- Vách đôi có khoảng trống dành cho khí khử trùng
D. Theo chất liệu
- Thép không gỉ 304 hoặc 316L (tiêu chuẩn dược phẩm)
- Thép cán nguội sơn tĩnh điện (chi phí thấp hơn, khu vực không đạt tiêu chuẩn GMP)
- Phiên bản an toàn ESD cho thiết bị điện tử
- Kính acrylic hoặc kính cường lực để giám sát trực quan hoặc ngân sách thấp
E. Phiên bản chuyên biệt
- Tia UV xuyên qua (đèn UV-C tích hợp để khử nhiễm bề mặt)
- Truyền qua Hydrogen Peroxide (VHP)
- Hệ thống cổng chuyển nhanh (RTP)
- Cân chuyển tiếp với cân chính xác tích hợp
- Đường đi qua tủ lạnh
Các tính năng chính bạn sẽ gặp
- Hệ thống khóa liên động với các chỉ báo hình ảnh/âm thanh
- Cửa xoay 270° hoặc 180° (270° cho phép cửa gập phẳng vào tường và dễ dàng vệ sinh)
- Cửa sổ xem bằng kính cường lực hoặc polycarbonate
- Đèn LED hoặc đèn huỳnh quang bên trong
- Kệ inox (cố định hoặc tháo rời)
- Cảm biến trạng thái cửa và đầu ra cảnh báo tới BMS
- Cổng kiểm tra rò rỉ bộ lọc HEPA
- Đồng hồ đo áp suất Magnehelic hoặc kỹ thuật số
- Mở cửa bằng nút nhấn hoặc cảm ứng (hồng ngoại)
- Tùy chọn van điều tiết lửa
- Đinh tán nối đất (model ESD)
Cân nhắc cài đặt
- Đường cắt trên tường phải chính xác (thường được đóng khung bằng các góc không gỉ)
- Phòng sạch áp suất dương thường đặt HEPA cung cấp ở phía cấp cao hơn
- Bộ ngăn chặn áp suất âm đặt khí thải HEPA ở phía bẩn
- Chất bịt kín giữa khung và tường phải là silicone và được hàn liên tục ở mặt sạch
- Khóa liên động điện thường là 24 V DC để đảm bảo an toàn
- Lối đi qua xe đẩy thường yêu cầu sàn hoặc đoạn đường nối được gia cố
Xác nhận và đủ điều kiện
Các xét nghiệm điển hình:
- Xác minh chức năng khóa liên động
- Tính toàn vẹn của con dấu cửa
- Kiểm tra rò rỉ lắp đặt bộ lọc HEPA
- Tốc độ và độ đồng đều của luồng không khí
- Đếm hạt bên trong buồng với cả hai cửa đóng
- Kiểm tra phục hồi
- Lập bản đồ liều UV
- Phát triển chu trình VHP và tiêu diệt chỉ thị sinh học
Vệ sinh và bảo trì
- Hàng ngày: lau nội thất bằng 70% IPA hoặc chất khử trùng được phê duyệt
- Hàng tuần/tháng: tháo kệ và lau chùi phía sau
- 6–12 tháng một lần: Kiểm tra tính toàn vẹn của bộ lọc HEPA và kiểm tra miếng đệm
- Thay đèn UV sau mỗi 9 000–12 000 giờ
- Bôi trơn các trục khóa liên động cơ học một cách tiết kiệm bằng mỡ cấp thực phẩm
Những lỗi thường gặp
- Giảm kích thước buồng → các vật dụng bị kẹt → cửa do nhân viên ép → hư hỏng khóa liên động
- Lắp đặt hộp thụ động giữa hai phòng có phân loại giống nhau → tắc nghẽn không cần thiết
- Quên chỉ định thép không gỉ 316L cho chất tẩy rửa ăn mòn hoặc khu vực xử lý axit
- Không có cửa sổ quan sát → người dùng mở cả hai cửa để "xem" bên trong có gì không
- Xác định vị trí pass box ở hành lang có nhiều người qua lại → va đập liên tục
Chọn kích thước bên trong phù hợp cho hộp xuyên qua của bạn
Trong các cơ sở trong thế giới thực, các kích thước bên trong bạn sẽ gặp thường xuyên nhất thuộc ba loại thực tế:
- Nhỏ: 300 × 300 × 300 mm đến 450 × 450 × 450 mm Hoàn hảo cho ống tiêm, lọ nhỏ, nút đậy, tài liệu hoặc mẫu phòng thí nghiệm.
- Trung bình / Tiêu chuẩn: 600 × 600 × 600 mm Dễ dàng chứa các khay vô trùng, bộ dụng cụ, túi IV và các dụng cụ nhỏ mà không lãng phí diện tích sàn.
- Loại lớn / Xe đẩy: 900 × 900 × 900 mm và lớn hơn, lên tới 1200 × 1200 × 2000 mm trở lên Được thiết kế cho xe lăn, 800 × 600 mm hoặc 1000 × 800 mm, xe đẩy hoặc thậm chí là pallet cách ly nhỏ.
Quy tắc thực tế mà chúng tôi luôn đưa ra cho các nhà quản lý cơ sở và kiến trúc sư: Thêm ít nhất 150–200 mm không gian trống theo mọi hướng (chiều rộng, chiều sâu và chiều cao) xung quanh vật dụng lớn nhất hoặc vật nặng nhất mà bạn muốn chuyển thường xuyên. Khoảng trống bổ sung này đảm bảo:
- Cửa đóng êm ái ngay cả khi người vận hành đặt đồ vật hơi lệch tâm
- Air can circulate properly in active or laminar-flow units
- Kệ có thể tháo rời để vệ sinh mà không cần phải chịu tải
- Bạn sẽ không làm hỏng con dấu hoặc trầy xước các bộ phận đắt tiền
Việc tuân theo quy tắc đệm 150–200 mm đơn giản này sẽ loại bỏ gần như hoàn toàn sự thất vọng hàng ngày (và cuối cùng là hư hỏng khóa liên động) do buồng đo quá nhỏ.
Hộp chuyển tiếp là một trong những thiết bị nhàm chán cho đến khi bạn không có — khi đó nó sẽ trở thành nguy cơ ô nhiễm lớn nhất trong cơ sở của bạn. Khi được chỉ định, lắp đặt và bảo trì đúng cách, đó là một cách không tốn kém, đáng tin cậy và tuân thủ quy định để di chuyển vật liệu giữa các vùng sạch mà không làm gián đoạn quá trình ngăn chặn hoặc tầng áp suất.
Cho dù bạn đang thiết kế một phòng sạch mới, nâng cấp một hiệu thuốc hiện có hay chỉ đơn giản là cố gắng hiểu lý do tại sao chiếc tủ không gỉ trên tường đó không cho phép bạn mở cả hai cửa cùng một lúc, giờ đây về cơ bản bạn đã biết mọi thứ đáng biết về hộp chuyển tiếp.
