Trong các lĩnh vực sản xuất chính xác và công nghệ cao hiện đại, Giải pháp phòng sạch đã trở thành thành phần cốt lõi không thể thiếu trong sản xuất công nghiệp. Dù trong ngành dược phẩm, thiết bị y tế, công nghệ sinh học hay sản xuất điện tử và chất bán dẫn, khả năng kiểm soát môi trường sạch sẽ quyết định trực tiếp đến chất lượng và độ an toàn của sản phẩm. Làm thế nào để có thể hiện thực hóa không gian sạch hiệu quả cao, tiết kiệm năng lượng và bền vững đã trở thành trọng tâm công nghệ quan trọng trong các ngành công nghiệp.

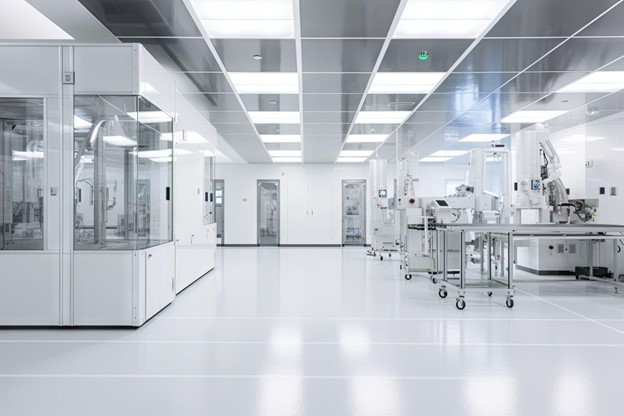

Giải pháp phòng sạch là gì?
Giải pháp phòng sạch đề cập đến một hệ thống toàn diện được thiết kế để tạo, duy trì và quản lý môi trường sạch sẽ được kiểm soát. Nó không chỉ đơn thuần là "xây dựng một căn phòng sạch" mà còn cung cấp một giải pháp có hệ thống bao gồm thiết kế, xây dựng, cấu hình thiết bị, lọc không khí, giám sát và quản lý cũng như bảo trì.
Mục tiêu cốt lõi của nó là duy trì bụi, vi sinh vật, nhiệt độ, độ ẩm và áp suất trong phạm vi tiêu chuẩn cụ thể trong một không gian hạn chế thông qua lọc không khí và kiểm soát dòng chảy, đảm bảo an toàn và chính xác của sản phẩm hoặc quy trình thử nghiệm.
Linh kiện
Giải pháp phòng sạch hoàn chỉnh thường bao gồm các hệ thống cốt lõi sau:
| Mô-đun hệ thống | Mô tả chức năng |
|---|---|
| Hệ thống lọc không khí | Sử dụng các bộ lọc sơ cấp, trung bình và hiệu suất cao (HEPA/ULPA) để loại bỏ các hạt và vi sinh vật trong không khí. |
| Hệ thống kiểm soát luồng không khí và áp suất | Duy trì áp suất dương trong khu vực sạch thông qua hệ thống cung cấp, hồi lưu và xả khí để ngăn ngừa ô nhiễm bên ngoài. |
| Hệ thống kiểm soát nhiệt độ và độ ẩm | Duy trì nhiệt độ và độ ẩm ổn định, đảm bảo các điều kiện cho thiết bị, sản phẩm. |
| Hệ thống giám sát thông minh | Thu thập các thông số như nhiệt độ, độ ẩm, luồng không khí, nồng độ hạt và chênh lệch áp suất trong thời gian thực để điều khiển tự động. |
| Hệ thống kết cấu và hoàn thiện | Sử dụng các tấm, sàn, tấm chống bụi, kháng khuẩn, dễ lau chùi và cửa đi, cửa sổ kín. |
| Hệ thống quản lý nhân sự và hậu cần | Bao gồm phòng thay đồ, buồng tắm khí và cửa sổ đi qua để kiểm soát nhân viên và vật liệu ra vào cũng như ngăn ngừa ô nhiễm. |
Lĩnh vực ứng dụng
Giải pháp phòng sạch được ứng dụng rộng rãi tại:
Dược phẩm và công nghệ sinh học (sản xuất thuốc, phát triển vắc xin)
Sản xuất điện tử và bán dẫn (chip, linh kiện chính xác)
Sản xuất thực phẩm và mỹ phẩm (bao bì vô trùng, dây chuyền chiết rót)
Thiết bị y tế và phòng thí nghiệm (dụng cụ phẫu thuật, thiết bị xét nghiệm)
Lĩnh vực năng lượng mới và hàng không vũ trụ (pin lithium, dụng cụ quang học)
Tại sao nó lại quan trọng như vậy?
Trong những ngành công nghiệp này, ngay cả một hạt bụi hoặc một vi sinh vật cũng có thể gây ra lỗi sản phẩm, lỗi thử nghiệm hoặc ảnh hưởng đến độ an toàn. Giải pháp Phòng sạch đảm bảo không khí, nhiệt độ, độ ẩm, nhân sự và thiết bị hoạt động trong điều kiện được kiểm soát, đạt được:
Chất lượng sản phẩm ổn định
Kết quả thí nghiệm lặp lại
Cải thiện an toàn sản xuất và tuân thủ
Tối ưu hóa chi phí sử dụng và bảo trì năng lượng
Sự khác biệt về cấu trúc giữa phòng sạch vách mềm và tường cứng
Phòng sạch thường được chia thành Phòng sạch Softwall và Phòng sạch Hardwall dựa trên cấu trúc và yêu cầu sử dụng. Cả hai loại đều có những đặc điểm riêng về cấu trúc, cách lắp đặt, các tình huống áp dụng và chi phí. So sánh chi tiết như sau:
| Mục so sánh | Phòng sạch Softwall | Phòng sạch vách cứng |
|---|---|---|
| Vật liệu kết cấu chính | Khung hợp kim nhôm PVC trong suốt hoặc rèm chống tĩnh điện | Tấm sạch khung hợp kim nhôm (thép màu, tấm tổ ong, tấm magie thủy tinh, v.v.) |
| Mẫu tường | Cấu trúc rèm linh hoạt, có thể di chuyển hoặc tháo rời | Cố định tường cứng, kết cấu ổn định |
| Cấu trúc trần | Trần mô-đun với bộ lọc HEPA và hệ thống chiếu sáng tích hợp | Hệ thống trần tích hợp liên kết chặt chẽ với hệ thống lọc không khí |
| Phương pháp cài đặt | Lắp ráp nhanh, thích hợp cho khu vực sạch tạm thời hoặc một phần | Kết cấu cố định, phù hợp sử dụng lâu dài hoặc phòng sạch cao cấp |
| Mức độ sạch sẽ | Thông thường ISO 7–8 | ISO 4–6 trở lên |
| Tính linh hoạt và khả năng mở rộng | Dễ dàng di chuyển hoặc cấu hình lại, mở rộng thuận tiện | Khả năng mở rộng hạn chế, sửa đổi yêu cầu xây dựng lại |
| Chi phí & Thời gian thi công | Chi phí thấp hơn, thời gian lắp đặt ngắn hơn | Chi phí cao hơn, thời gian thi công dài hơn |
| Kịch bản áp dụng | Phòng thí nghiệm, dây chuyền sản xuất tạm thời, khu vực kiểm tra | Nhà xưởng dược phẩm, nhà máy điện tử, khu sản xuất thiết bị y tế |
Đặc điểm kết cấu
1.Phòng sạch Softwall: Tính linh hoạt và hiệu quả về chi phí
Khung mô-đun: Được làm bằng hợp kim nhôm nhẹ hoặc thép không gỉ, cấu trúc đơn giản.
Bao vây rèm: Chất liệu PVC hoặc EVA chống tĩnh điện ngăn chặn bụi bên ngoài hiệu quả.
Tính cơ động cao: Có thể được lắp ráp hoặc tháo rời nhanh chóng tùy theo sự thay đổi của quy trình hoặc điều chỉnh dây chuyền sản xuất.
Ứng dụng điển hình: Thí nghiệm ngắn hạn, khu vực lắp ráp điện tử, dây chuyền kiểm tra sạch sẽ.
Thuận lợi: Thi công nhanh, chi phí thấp, cấu hình linh hoạt.
Hạn chế: Mức độ sạch sẽ hạn chế, khả năng cách âm và độ kín khí kém hơn.

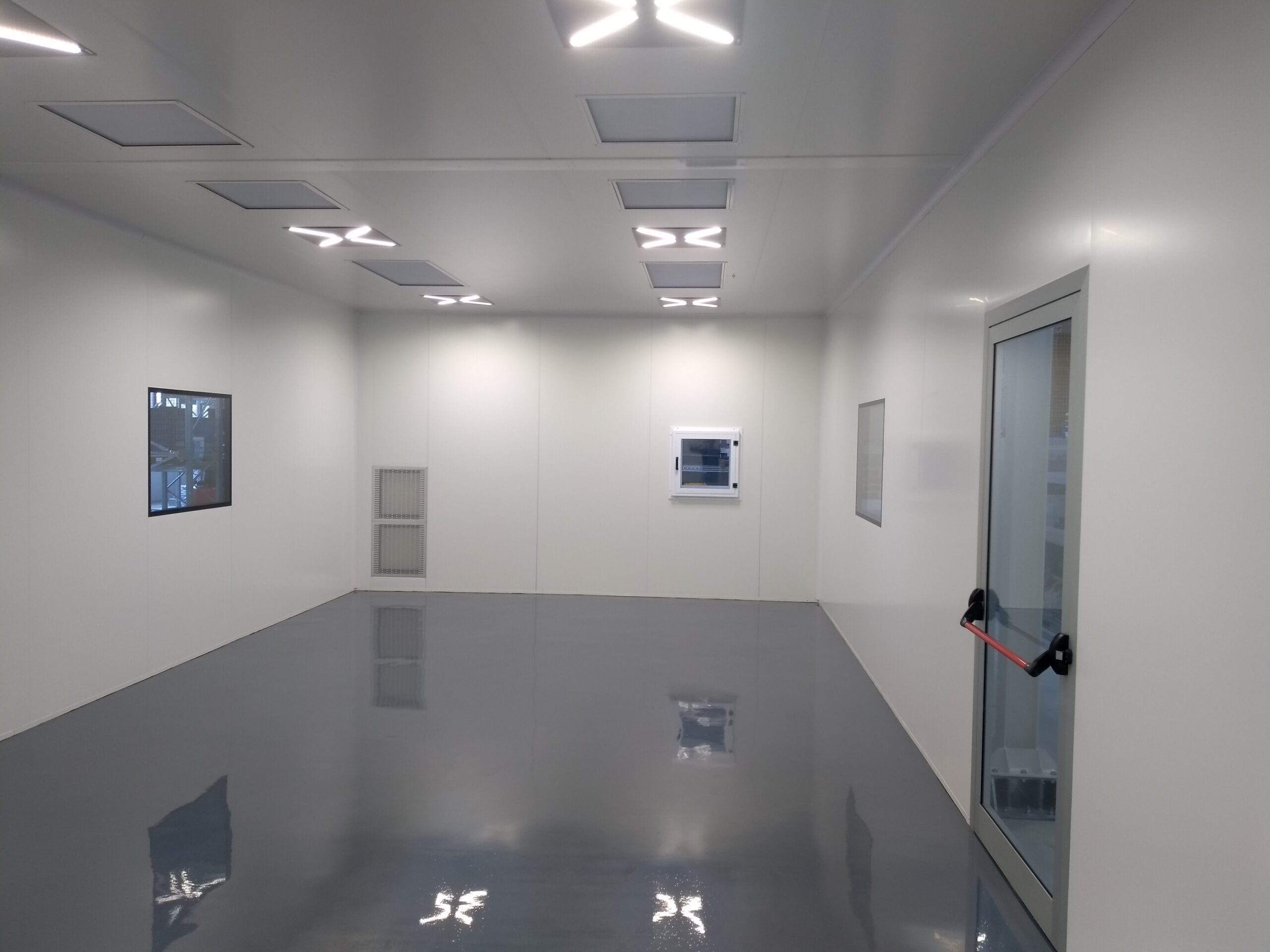

2.Phòng sạch vách cứng: Tính ổn định và tiêu chuẩn cao
Cấu trúc tường: Được làm bằng các tấm sạch có độ bền cao (thép màu, tấm nhôm tổ ong, v.v.), bề mặt nhẵn và không có bụi từ trong ra ngoài.
Hệ thống không khí tích hợp : Trần nhà thường được trang bị hệ thống FFU (Bộ lọc quạt) để tạo luồng khí tầng.
Hiệu suất niêm phong mạnh mẽ: Tổ chức luồng không khí thống nhất và duy trì áp suất dương ổn định.
Ứng dụng điển hình: Nhà máy dược phẩm, phòng mổ bệnh viện, sản xuất thiết bị bán dẫn và quang học.
Thuận lợi: Độ sạch cao, tuổi thọ cao, kết cấu vững chắc.
Hạn chế: Giá thành cao, khó sửa đổi.
Tích hợp cảm biến thông minh và kiểm soát phòng sạch
Với sự nâng cấp kỹ thuật số của ngành công nghiệp, cảm biến thông minh đã trở thành thành phần chính của Giải pháp phòng sạch. Việc thu thập dữ liệu theo thời gian thực như nhiệt độ, độ ẩm, chênh lệch áp suất, luồng không khí và nồng độ hạt cho phép người quản lý giám sát chính xác trạng thái phòng sạch thông qua hệ thống điều khiển trung tâm. Khi các thông số lệch khỏi phạm vi đã đặt, hệ thống có thể tự động điều chỉnh luồng không khí hoặc hiệu quả lọc, đạt được sự cân bằng môi trường động. Việc giám sát thông minh này không chỉ cải thiện hiệu quả hoạt động mà còn giảm đáng kể lỗi của con người.
1. Vai trò cốt lõi của cảm biến thông minh
Mục tiêu chính của vận hành phòng sạch là duy trì độ sạch không khí, nhiệt độ, độ ẩm, áp suất và tốc độ luồng không khí ổn định, dựa trên phản hồi thời gian thực từ các cảm biến có độ nhạy cao.
| Loại cảm biến | Thông số được giám sát | Kịch bản ứng dụng |
|---|---|---|
| Cảm biến hạt | Nồng độ hạt trong không khí (PM0.3–PM10) | Giám sát thời gian thực các thay đổi của lớp phòng sạch |
| Cảm biến nhiệt độ và độ ẩm | Nhiệt độ, độ ẩm tương đối | Khu sạch y tế, điện tử, dược phẩm |
| Cảm biến áp suất chênh lệch | Chênh lệch áp suất vùng và hướng luồng khí | Ngăn chặn lây nhiễm chéo, duy trì áp suất dương |
| Cảm biến luồng khí | Tốc độ và độ đồng đều của luồng khí tầng | Dây chuyền sản xuất không bụi và giám sát thông gió |
| Cảm biến khí VOC | Hợp chất hữu cơ dễ bay hơi | Phòng thí nghiệm hóa học, sản xuất dược phẩm |
Những dữ liệu cảm biến này được tổng hợp và phân tích bởi hệ thống điều khiển tập trung (BAS/EMS) và có thể kích hoạt các điều chỉnh tự động tính bằng mili giây, chẳng hạn như điều chỉnh tốc độ quạt, kích hoạt bộ lọc hoặc cân bằng tải HVAC.
2. Hệ thống điều khiển thông minh: Từ phản hồi thụ động đến điều chỉnh chủ động
Hệ thống phòng sạch truyền thống dựa vào việc giám sát thủ công và hiệu chuẩn định kỳ, trong khi Giải pháp phòng sạch hiện đại đạt được điều khiển vòng kín hoàn toàn tự động:
Thu thập thời gian thực và phân tích đám mây
Cảm biến tải dữ liệu lên nền tảng điều khiển trung tâm, nơi các thuật toán phát hiện xu hướng và sai lệch về độ sạch.
Tự động thực hiện các lệnh điều chỉnh
Khi nồng độ hạt vượt quá giới hạn hoặc nhiệt độ lệch khỏi giá trị cài đặt, hệ thống sẽ tự động điều chỉnh luồng khí hoặc hoạt động của quạt mà không cần sự can thiệp của con người.
Quản lý liên kết đa chiều
Phòng sạch có thể liên kết với hệ thống chiếu sáng, kiểm soát truy cập và giám sát năng lượng để thống nhất quản lý năng lượng và kiểm soát độ sạch.
Cơ chế cảnh báo thông minh
Các tình trạng bất thường (ví dụ: mất cân bằng áp suất hoặc tắc nghẽn bộ lọc) được phát hiện và cảnh báo ngay lập tức, ngăn ngừa rủi ro ô nhiễm.
3. Quản lý phòng sạch dựa trên dữ liệu
Việc sử dụng công nghệ cảm biến thông minh sẽ chuyển việc quản lý phòng sạch từ "điều khiển dựa trên kinh nghiệm" sang cách tiếp cận dựa trên dữ liệu.
Nền tảng dữ liệu trực quan
Người vận hành có thể theo dõi xu hướng nhiệt độ, độ ẩm và nồng độ hạt từ xa.
Bảo trì dự đoán
Dữ liệu cảm biến giúp dự đoán tình trạng thiết bị và chủ động cảnh báo thay thế bộ lọc hoặc bảo trì hệ thống, tránh thời gian ngừng hoạt động.
Tối ưu hóa năng lượng
Các thuật toán điều chỉnh linh hoạt luồng không khí và tải làm mát, đảm bảo hiệu suất đồng thời giảm mức tiêu thụ năng lượng.
Những đổi mới về vật liệu kháng khuẩn và tự làm sạch
Mục tiêu cốt lõi của phòng sạch là ngăn ngừa ô nhiễm và việc lựa chọn vật liệu ảnh hưởng trực tiếp đến việc kiểm soát vệ sinh. Gần đây, lớp phủ kháng khuẩn và vật liệu bề mặt tự làm sạch đã được áp dụng rộng rãi. Chúng tích cực ức chế sự phát triển của vi sinh vật và giảm tần suất làm sạch, giảm thiểu ô nhiễm thứ cấp. Những vật liệu này còn có khả năng chống ăn mòn và độ phản xạ cao, nâng cao hiệu quả chiếu sáng và độ sáng môi trường.
Vật liệu kháng khuẩn: Từ bảo vệ thụ động đến ức chế chủ động
Tường, sàn và bề mặt thiết bị truyền thống thường sử dụng epoxy, thép không gỉ hoặc PVC. Mặc dù dễ làm sạch nhưng chúng không thể chủ động ngăn chặn sự phát triển của vi sinh vật. Vật liệu kháng khuẩn thế hệ tiếp theo nhúng các ion kim loại hoặc oxit nano vào chất nền, mang lại tác dụng kháng khuẩn liên tục.
| Loại kháng khuẩn | Thành phần chính | Cơ chế | Khu vực ứng dụng |
|---|---|---|---|
| Ion bạc (Ag⁺) | Nhựa tổng hợp | Phá vỡ màng tế bào, ức chế sự sinh sản của vi khuẩn | Tấm, cửa, bàn làm việc |
| Nano Titan Dioxide (TiO₂) | Oxit quang xúc tác | Phân hủy các chất ô nhiễm hữu cơ và vi khuẩn dưới ánh sáng | Trần, vỏ đèn |
| Ion đồng (Cu⁺/Cu²⁺) | Lớp phủ | Can thiệp vào quá trình trao đổi chất của tế bào | Sàn nhà, tay nắm cửa |
| Lớp phủ kháng khuẩn hữu cơ | Polyme amoni bậc bốn | Hình thành màng kháng khuẩn lâu dài | Cửa thoát khí, bề mặt thiết bị |
Những vật liệu này tạo thành một rào cản môi trường vi mô trên các bề mặt tiếp xúc, duy trì tác dụng kháng khuẩn trong nhiều năm và ức chế hiệu quả vi khuẩn, nấm và vi rút.
Công nghệ tự làm sạch: Nâng cao hiệu quả bảo trì
Sự tích tụ bụi, dầu và hạt trên bề mặt phòng sạch ảnh hưởng đến mức độ sạch. Việc áp dụng các vật liệu tự làm sạch chuyển đổi việc bảo trì từ loại bỏ thủ công sang làm sạch bề mặt tự động:
1. Lớp phủ tự làm sạch Nano
Độ nhám ở cấp độ nano và bề mặt siêu kỵ nước (góc tiếp xúc >150°) ngăn chặn sự bám dính của bụi và nước; các chất ô nhiễm có thể dễ dàng được loại bỏ bằng luồng không khí hoặc nước.
2.Phim tự làm sạch xúc tác quang
Dưới ánh sáng nhìn thấy hoặc tia cực tím, TiO₂ phân hủy các chất ô nhiễm hữu cơ, oxy hóa chúng thành CO₂ và H₂O để tinh chế liên tục.
3. Bề mặt tự làm sạch chống tĩnh điện
Các polyme dẫn điện hoặc oxit kim loại làm tiêu tán điện tích tĩnh, ngăn chặn sự bám dính của bụi, đặc biệt quan trọng trong phòng sạch điện tử.
Sức mạnh tổng hợp đa chiều trong hệ thống phòng sạch
Trong Giải pháp Phòng sạch hiện đại, vật liệu kháng khuẩn và tự làm sạch được tích hợp với tính năng lọc không khí, thiết kế luồng khí và kiểm soát độ ẩm:
Lớp bảo vệ bề mặt làm giảm độ bám dính của chất gây ô nhiễm
Hệ thống cảm biến thông minh giám sát sự thay đổi của hạt trong không khí
Các mô-đun làm sạch và khử trùng tự động nâng cao hiệu quả bảo trì
Thiết kế bảng mô-đun tạo điều kiện thay thế và nâng cấp định kỳ
Cách tiếp cận đa chiều này duy trì môi trường sạch sẽ ổn định lâu dài, giảm thiểu việc làm sạch thủ công và sử dụng hóa chất, đồng thời đạt được sự cân bằng giữa hiệu quả, thân thiện với môi trường và độ bền.
Bảo trì thông minh và kháng khuẩn xanh
Phát triển vật liệu phòng sạch trong tương lai sẽ tập trung vào:
Chất kháng khuẩn thân thiện với môi trường: Vật liệu hữu cơ tự nhiên thay thế ion kim loại để giảm tác động tới môi trường
Lớp phủ tự phục hồi bền: Tự động sửa chữa các vết trầy xước trong khi vẫn duy trì đặc tính kháng khuẩn
Bề mặt đáp ứng thông minh: Kích hoạt cơ chế kháng khuẩn khi phát hiện ô nhiễm
Vật liệu mô-đun có thể tái chế: Hỗ trợ tái sử dụng, giảm chi phí xây dựng và bảo trì
Xây dựng mô-đun: Chìa khóa để xây dựng phòng sạch hiệu quả
Trong xây dựng phòng sạch hiện đại, tốc độ, tính linh hoạt và kiểm soát chi phí đã trở thành những yếu tố quan trọng cho sự thành công của dự án. Xây dựng phòng sạch truyền thống thường đòi hỏi chu kỳ dài và quy trình lắp đặt tại chỗ phức tạp. Với sự phát triển của Giải pháp phòng sạch dạng mô-đun, ngành xây dựng đang chứng kiến một kỷ nguyên mới về hiệu quả.
1. Giá trị cốt lõi của khái niệm mô-đun
Ý tưởng cơ bản của việc xây dựng mô-đun là chế tạo sẵn các bộ phận phòng sạch—tường, trần, cửa ra vào và cửa sổ, ống dẫn, hệ thống chiếu sáng và các bộ phận kết cấu khác—thành các mô-đun tiêu chuẩn hóa tại nhà máy, nơi quá trình sản xuất và kiểm tra chính xác được hoàn tất trước khi vận chuyển đến địa điểm để lắp ráp.
Cách tiếp cận này không chỉ rút ngắn chu kỳ xây dựng mà còn đảm bảo “sự sạch sẽ khi lắp đặt” thông qua việc kiểm soát chính xác và thiết kế có hệ thống.
| Ưu điểm xây dựng mô-đun | Xây dựng truyền thống | Phòng sạch mô-đun |
|---|---|---|
| Chu trình xây dựng | Cắt và lắp ráp tại chỗ, thời gian sử dụng lâu dài | Nhà xưởng đúc sẵn, lắp ráp tại chỗ, chu trình giảm trên 50% |
| Kiểm soát chất lượng | Bị ảnh hưởng nhiều bởi điều kiện trang web | Sản xuất tiêu chuẩn, độ chính xác cao, tính nhất quán cao |
| Mở rộng & Bảo trì | Khó sửa đổi, giá thành cao | Các mô-đun có thể được thay thế hoặc nâng cấp dễ dàng |
| Kiểm soát độ sạch | Bụi khó kiểm soát tại chỗ | Lắp đặt không bụi, nguy cơ ô nhiễm thấp |
| Tổng chi phí | Chất thải vật liệu cao | Các thành phần có thể tái sử dụng, tận dụng vật liệu cao |
2. Cài đặt nhanh chóng và mở rộng linh hoạt
Ưu điểm chính của phòng sạch mô-đun là triển khai nhanh chóng. Các bộ phận được tiêu chuẩn hóa sử dụng các dải dán vừa khít, bịt kín hoặc các kết nối ẩn để lắp ráp "cắm và chạy", giúp giảm đáng kể hoạt động hàn, mài và các hoạt động có nhiều bụi khác. Điều này không chỉ đẩy nhanh tốc độ xây dựng mà còn giảm rủi ro ô nhiễm.
Hơn nữa, không gian phòng sạch thường cần được mở rộng hoặc điều chỉnh chức năng khi nhu cầu sản xuất thay đổi. Thiết kế mô-đun, có thể tháo rời cho phép người dùng nhanh chóng cấu hình lại không gian mà không cần phá dỡ quy mô lớn, nâng cao đáng kể khả năng sử dụng lâu dài và tính bền vững của phòng sạch.
3. Song hành tiết kiệm năng lượng và bảo vệ môi trường
Xây dựng mô-đun không chỉ mang lại hiệu quả mà còn phù hợp với các nguyên tắc xây dựng xanh. Việc chế tạo sẵn trong nhà máy giúp cải thiện việc sử dụng vật liệu và giảm chất thải. Tại chỗ, cần ít quy trình ướt hơn, giúp giảm thiểu ô nhiễm bụi và tiếng ồn.
Một số hệ thống phòng sạch hiện đại kết hợp các tấm có thể tái chế và các lớp cách nhiệt tiết kiệm năng lượng, duy trì hiệu suất kín khí đồng thời giảm mức tiêu thụ năng lượng.
4. Xây dựng thông minh và giám sát kỹ thuật số
Với sự ra đời của các công nghệ xây dựng kỹ thuật số (BIM, IoT), việc xây dựng phòng sạch theo mô-đun đã phát triển từ lắp ráp cơ khí sang giám sát thông minh và lập mô hình chính xác:
Mô phỏng BIM: Trực quan hóa trước các quy trình xây dựng ở dạng 3D để tránh xung đột thiết kế
Giám sát cảm biến thông minh: Phát hiện thời gian thực về độ chính xác của việc lắp đặt và độ sạch của không khí
Hệ thống bảo trì từ xa: Giám sát sau cài đặt dữ liệu vận hành để hỗ trợ lập kế hoạch bảo trì
Mô hình xây dựng thông minh này đảm bảo khả năng truy xuất nguồn gốc và quản lý dựa trên dữ liệu từ giai đoạn xây dựng, đảm bảo rằng mọi mô-đun đều đáp ứng các tiêu chuẩn phòng sạch.
Cân nhắc về thiết kế: Cân bằng khoa học giữa luồng không khí và nhiệt độ
Trong xây dựng phòng sạch, kiểm soát luồng không khí và nhiệt độ là những yếu tố quan trọng để đảm bảo độ sạch và độ ổn định của quy trình. Thiết kế luồng không khí phù hợp không chỉ loại bỏ các hạt và chất gây ô nhiễm mà còn đảm bảo phân phối nhiệt độ và độ ẩm đồng đều, từ đó nâng cao hiệu suất tổng thể của phòng sạch.
1. Nguyên tắc thiết kế luồng không khí
Luồng khí trong phòng sạch chủ yếu được chia thành dòng chảy tầng (một chiều) và dòng chảy hỗn loạn (hỗn hợp):
Dòng chảy tầng
Không khí di chuyển theo một hướng, mang các hạt trực tiếp ra khỏi không gian.
Thường được sử dụng trong các lĩnh vực quan trọng đòi hỏi độ sạch cực cao, chẳng hạn như bao bì dược phẩm hoặc sản xuất dụng cụ chính xác.
Dòng chảy hỗn loạn
Không khí di chuyển theo nhiều hướng, nhưng tốc độ trao đổi không khí cao làm giảm nồng độ hạt.
Thích hợp cho các khu vực không quan trọng hoặc môi trường sản xuất chung; chi phí thấp hơn.
| Loại luồng khí | Đặc trưng | Khu vực phù hợp |
|---|---|---|
| gỗ ép | Đơn hướng, độ sạch cao | Các hoạt động quan trọng trong phòng thí nghiệm, khu vực dược phẩm vô trùng |
| hỗn loạn | Đa hướng, trao đổi không khí cao | Khu kho bãi, khu sản xuất chung |
2. Kiểm soát nhiệt độ và độ ẩm
Nhiệt độ và độ ẩm không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn ảnh hưởng đến hiệu suất luồng khí. Kiểm soát thích hợp sẽ ngăn ngừa:
Ngưng tụ hoặc ăn mòn thiết bị trong môi trường có độ ẩm cao
Tĩnh điện trong môi trường có độ ẩm thấp, có thể làm hỏng linh kiện điện tử hoặc dụng cụ chính xác
Quá trình không ổn định do biến động nhiệt độ, ảnh hưởng đến tính nhất quán của sản xuất
Các biện pháp tối ưu hóa bao gồm:
Hệ thống HVAC chính xác và tạo ẩm/khử ẩm được tích hợp với các mô-đun điều khiển kỹ thuật số
Quản lý nhiệt độ và độ ẩm theo vùng ở các khu vực quan trọng để tránh lãng phí năng lượng do kiểm soát thống nhất
Cảm biến giám sát được đặt tốt để phản hồi và điều chỉnh luồng không khí, nhiệt độ và độ ẩm theo thời gian thực
3. Phân vùng phòng sạch và cân bằng không khí
Để đảm bảo luồng không khí hiệu quả, phòng sạch thường áp dụng thiết kế phân vùng:
Các lĩnh vực quan trọng: ví dụ: phòng phẫu thuật vô trùng, yêu cầu dòng chảy tầng và kiểm soát nhiệt độ/độ ẩm nghiêm ngặt
Các khu vực không quan trọng: ví dụ: phòng lưu trữ hoặc khu vực thay đồ, có thể sử dụng dòng chảy rối để giảm mức tiêu thụ năng lượng
Độ dốc áp suất: Chênh lệch áp suất dương hoặc âm giữa các vùng ngăn chặn chất gây ô nhiễm xâm nhập vào các khu vực quan trọng
Giải pháp phòng sạch mô-đun cho phép các kênh luồng không khí được thiết kế sẵn trong mỗi mô-đun, đảm bảo phân phối luồng không khí và nhiệt độ trong quá trình lắp ráp và tránh những điều chỉnh phức tạp sau khi xây dựng.
4. Giám sát thông minh để cân bằng khoa học
Phòng sạch hiện đại ngày càng tích hợp hệ thống cảm biến thông minh:
Giám sát thời gian thực về số lượng hạt, nhiệt độ, độ ẩm và chênh lệch áp suất
Tự động điều chỉnh tốc độ quạt, lượng khí thải và điều hòa để đạt được sự cân bằng động
Dữ liệu có thể được quản lý từ xa, tạo cơ sở cho việc bảo trì và tối ưu hóa
Điều khiển thông minh không chỉ tăng cường sự ổn định của không khí và nhiệt độ mà còn giảm chi phí giám sát thủ công, đảm bảo hoạt động hiệu suất cao được duy trì.
Sự hợp tác giữa hệ thống phân vùng và tường linh hoạt
Trong thiết kế phòng sạch hiện đại, sự kết hợp giữa phân vùng không gian và hệ thống tường linh hoạt là rất quan trọng để quản lý sản xuất hiệu quả và chính xác. Các khu vực chức năng khác nhau có các yêu cầu khác nhau về độ sạch, nhiệt độ, độ ẩm và áp suất, đồng thời hệ thống tường linh hoạt có thể nhanh chóng thích ứng với những thay đổi này, cho phép bố trí theo mô-đun và có thể điều chỉnh được.
Tầm quan trọng của thiết kế phân vùng
Các vùng quan trọng: ví dụ: khu vực vận hành vô trùng, khu vực dụng cụ chính xác; yêu cầu số lượng hạt cực thấp, luồng không khí ổn định và kiểm soát nhiệt độ/độ ẩm nghiêm ngặt
Các khu vực không quan trọng: ví dụ: phòng thay đồ, kho chứa vật liệu; nồng độ hạt chấp nhận được, kiểm soát khí hậu vừa phải
Quản lý áp suất: Duy trì áp suất dương ở những khu vực quan trọng để ngăn chặn dòng ô nhiễm chảy ngược; vùng không quan trọng duy trì áp suất âm hoặc trung tính cho luồng không khí được kiểm soát
Phân vùng đảm bảo độ sạch cao ở những khu vực quan trọng đồng thời giảm mức sử dụng năng lượng ở những khu vực không quan trọng, nâng cao hiệu quả vận hành tổng thể.
Ưu điểm của hệ thống tường linh hoạt
Điều chỉnh bố cục nhanh chóng: Cấu hình lại các khu vực theo nhu cầu sản xuất mà không cần xây dựng quy mô lớn
Khả năng tương thích luồng không khí và nhiệt độ: Các bề mặt được bịt kín tốt đảm bảo luồng không khí phân tầng hoặc hỗn loạn vẫn hoạt động hiệu quả
Bảo trì dễ dàng: Các tấm có thể được tháo ra để vệ sinh hoặc thay thế bằng vật liệu kháng khuẩn/chống tĩnh điện
Tiết kiệm chi phí và thời gian: Giảm nhân công và tiêu hao vật liệu so với tường cứng truyền thống, rút ngắn chu kỳ thi công
| Tính năng tường linh hoạt | Giá trị thực tế | Ví dụ ứng dụng |
|---|---|---|
| Thiết kế mô-đun | Nhanh chóng thêm hoặc xóa các vùng | Phòng thí nghiệm tạm thời, dây chuyền sản xuất có thể mở rộng |
| Giao diện điều chỉnh | Duy trì luồng không khí và cân bằng áp suất | Tách các vùng quan trọng và không quan trọng |
| Tấm có thể thay thế | Cải thiện mức độ vệ sinh | Ứng dụng vật liệu kháng khuẩn, tự làm sạch |
| Có thể tháo rời để bảo trì | Giảm chi phí bảo trì | Vệ sinh và kiểm tra thường xuyên |
Sức mạnh tổng hợp giữa hệ thống phân vùng và tường
Bảo vệ độc lập các khu vực có độ sạch cao: Tường mô-đun bao bọc chính xác các khu vực quan trọng, ổn định mức độ hạt, nhiệt độ và áp suất
Khả năng thích ứng với nhu cầu sản xuất: Bố cục tường có thể được điều chỉnh để phù hợp với các sản phẩm hoặc quy trình mới
Luồng khí được tối ưu hóa: Bịt tường và phân vùng dẫn không khí từ vùng sạch đến vùng ít quan trọng hơn, giảm ô nhiễm chéo
Hiệu quả năng lượng và tính bền vững: Phân vùng hợp lý giúp giảm tải HVAC không cần thiết; vật liệu tường có thể tái chế hoặc tiêu tốn ít năng lượng, hỗ trợ các nguyên tắc phát triển bền vững
Những mối nguy hiểm thường gặp trong xây dựng và quản lý
Trong quá trình xây dựng và vận hành phòng sạch, ngay cả với kết cấu mô-đun, hệ thống tường linh hoạt và cảm biến thông minh, nhiều mối nguy hiểm tiềm ẩn khác nhau vẫn có thể phát sinh. Nếu những mối nguy hiểm này không được xác định và giải quyết kịp thời, chúng có thể ảnh hưởng đến hiệu suất phòng sạch và gây rủi ro cho an toàn sản xuất và chất lượng sản phẩm.
Những mối nguy hiểm chính trong quá trình xây dựng
1. Niêm phong tường và giao diện kém
Nếu các bức tường mô-đun không được lắp đặt ngang bằng hoặc các mặt phân cách không được bịt kín đúng cách thì có thể xảy ra hiện tượng rò rỉ luồng không khí và mất ổn định áp suất, ảnh hưởng đến độ sạch của các khu vực quan trọng.
2. Độ lệch xây dựng sàn và trần
Bề mặt không bằng phẳng hoặc khoảng trống lớn giữa các tấm có thể làm gián đoạn dòng chảy tầng hoặc gây ra sự lắng đọng hạt.
3. Lựa chọn vật liệu không phù hợp
Việc lựa chọn vật liệu kháng khuẩn hoặc tự làm sạch không phù hợp hoặc lớp phủ không hoàn thiện có thể
4. Trình tự, thao tác thi công không chuẩn
Việc đi chệch khỏi các quy trình tiêu chuẩn về lắp đặt điện, thông gió hoặc bảng điều khiển có thể ảnh hưởng đến việc thiết lập và hiệu chỉnh tiếp theo, làm tăng rủi ro khi làm lại.
Các mối nguy hiểm trong quá trình vận hành và quản lý
1. Hành vi nhân sự không đúng mực
Việc không tuân thủ các quy trình nhập cảnh, chẳng hạn như không thay quần áo bảo hộ hoặc bỏ qua việc vệ sinh tay, có thể gây ra ô nhiễm dạng hạt.
2. Bảo trì thiết bị chậm trễ
Hệ thống HVAC, bộ lọc và cảm biến không được bảo dưỡng hoặc hiệu chỉnh thường xuyên có thể gây ra luồng khí bất thường hoặc nhiệt độ và độ ẩm không được kiểm soát.
3. Quản lý phân vùng lỏng lẻo
Sự tách biệt kém giữa các khu vực quan trọng và không quan trọng làm tăng nguy cơ lây nhiễm chéo.
4. Vệ sinh và khử trùng không đầy đủ
Ngay cả với các vật liệu kháng khuẩn, việc vệ sinh và khử trùng thường xuyên là cần thiết để duy trì tiêu chuẩn sạch sẽ cao.
Các biện pháp phòng ngừa và thực hành tốt nhất
Loại mối nguyBiện pháp đối phó & Khuyến nghịHiệu quả mong đợi
1. Hành vi nhân sự không đúng mực
Việc không tuân thủ các quy trình nhập cảnh, chẳng hạn như không thay quần áo bảo hộ hoặc bỏ qua việc vệ sinh tay, có thể gây ra ô nhiễm dạng hạt.
2. Bảo trì thiết bị chậm trễ
Hệ thống HVAC, bộ lọc và cảm biến không được bảo dưỡng hoặc hiệu chỉnh thường xuyên có thể gây ra luồng khí bất thường hoặc nhiệt độ và độ ẩm không được kiểm soát.
3. Quản lý phân vùng lỏng lẻo
Sự tách biệt kém giữa các khu vực quan trọng và không quan trọng làm tăng nguy cơ lây nhiễm chéo.
4. Vệ sinh và khử trùng không đầy đủ
Ngay cả với các vật liệu kháng khuẩn, việc vệ sinh và khử trùng thường xuyên là cần thiết để duy trì tiêu chuẩn sạch sẽ cao.
Các biện pháp phòng ngừa và thực hành tốt nhất
| Loại nguy hiểm | Biện pháp đối phó & Khuyến nghị | Hiệu quả mong đợi |
|---|---|---|
| Rò rỉ tường/giao diện | Thường xuyên kiểm tra seal, sử dụng panel module chất lượng cao | Luồng khí ổn định, mức độ hạt được kiểm soát |
| Quản lý nhân sự không đúng cách | Thực thi các quy trình nhập cảnh, đào tạo nhân viên về cách vận hành phù hợp | Giảm ô nhiễm chéo, cải thiện độ sạch |
| Trì hoãn bảo trì thiết bị | Thực hiện bảo trì và hiệu chuẩn theo lịch trình | Nhiệt độ và độ ẩm ổn định, kéo dài tuổi thọ thiết bị |
| Vệ sinh và khử trùng không đầy đủ | Lập lịch vệ sinh và sử dụng chất khử trùng thích hợp | Bề mặt vệ sinh, ức chế sự phát triển của vi sinh vật |
Tiêu chuẩn nghiêm ngặt và quản lý yếu tố con người
Ngay cả với cấu trúc mô-đun, vật liệu kháng khuẩn và cảm biến thông minh, việc tuân thủ tiêu chuẩn và quản lý nhân sự vẫn là những yếu tố cốt lõi để đảm bảo hoạt động phòng sạch ổn định lâu dài. Các quy trình nghiêm ngặt và quản lý yếu tố con người một cách khoa học có thể giảm thiểu rủi ro ô nhiễm một cách hiệu quả, nâng cao hiệu quả sản xuất và kéo dài tuổi thọ của thiết bị và cơ sở vật chất.
Tầm quan trọng của hoạt động tiêu chuẩn hóa
1.Tiêu chuẩn xây dựng
Tất cả tường, trần, sàn và các bề mặt phải đáp ứng yêu cầu về cấp độ phòng sạch để đảm bảo luồng không khí, áp suất và nhiệt độ/độ ẩm ổn định.
Độ chính xác của việc lắp đặt cho bảng mô-đun, lớp bịt kín giao diện và đường ống phải tuân theo các tiêu chuẩn thống nhất để tránh sai lệch hiệu suất.
2.Tiêu chuẩn vận hành và bảo trì
Hệ thống HVAC, bộ lọc và cảm biến phải được bảo dưỡng và hiệu chỉnh thường xuyên.
Quy trình làm sạch và khử trùng phải được thực hiện nghiêm ngặt để duy trì sự sạch sẽ ở các khu vực quan trọng và không quan trọng.
Các khía cạnh chính của quản lý yếu tố con người
1.Tiêu chuẩn đào tạo nhân sự và hành vi
Tất cả nhân viên vào phòng sạch phải được đào tạo chuyên nghiệp về quần áo bảo hộ, vệ sinh tay và quy trình vận hành.
Đánh giá thường xuyên hành vi của nhân viên giúp ngăn ngừa ô nhiễm chéo hạt hoặc vi khuẩn.
2. Kiểm soát truy cập và phân vùng
Thực thi nghiêm ngặt việc phân vùng các khu vực quan trọng và không quan trọng để đảm bảo luồng nhân sự và nguyên liệu tuân thủ các yêu cầu về cấp độ phòng sạch.
Sử dụng hệ thống cảm biến thông minh để theo dõi chuyển động của nhân viên và ghi lại các thông số cũng như hoạt động môi trường theo thời gian thực.
3. Các biện pháp an toàn
Đeo kính bảo hộ, khẩu trang và găng tay ở những khu vực có nguy cơ cao để giảm nguy cơ chấn thương và ô nhiễm.
Cung cấp đào tạo nhanh chóng cho nhân viên mới và nhân viên xây dựng tạm thời để đảm bảo hoạt động nhất quán.
Tích hợp quản lý và tiêu chuẩn
| Khía cạnh quản lý | Các biện pháp chính | Kết quả mong đợi |
|---|---|---|
| Tiêu chuẩn xây dựng | Độ chính xác cài đặt mô-đun, niêm phong giao diện, đường ống tiêu chuẩn hóa | Luồng khí ổn định, áp suất cân bằng, kiểm soát nhiệt độ/độ ẩm chính xác |
| Đào tạo nhân sự | Quần áo bảo hộ, vệ sinh tay, quy trình vận hành | Giảm ô nhiễm hạt và vi khuẩn, cải thiện độ sạch |
| Kiểm soát truy cập | Phân vùng, giám sát cảm biến thông minh | Giám sát thời gian thực, giảm lây nhiễm chéo |
| Vận hành & Bảo trì | Hiệu chuẩn theo lịch trình HVAC và cảm biến, làm sạch và khử trùng | Kéo dài tuổi thọ thiết bị, môi trường ổn định, hoạt động an toàn và đáng tin cậy |
Với sự nâng cấp toàn cầu về sản xuất và sự phát triển của công nghệ thông minh, Giải pháp phòng sạch đã phát triển từ các dự án lọc không khí đơn lẻ thành các hệ thống tích hợp kết hợp giám sát thông minh, tiết kiệm năng lượng và xây dựng mô-đun.
Chúng đại diện cho sự phát triển tiên tiến trong công nghệ phòng sạch và mang đến sự đảm bảo đáng tin cậy cho quá trình sản xuất đạt tiêu chuẩn cao. Trong tương lai, các Giải pháp Phòng sạch hiệu quả, thông minh và bền vững sẽ tiếp tục đổi mới không gian sạch công nghiệp, giúp các ngành công nghiệp đạt được cả sản xuất chất lượng cao và an toàn môi trường.
