Phòng tắm không khí sạch: Cửa ngõ quan trọng để kiểm soát ô nhiễm

Trong môi trường được kiểm soát tỉ mỉ của phòng sạch – nơi mà một hạt hoặc vi sinh vật đơn lẻ có thể làm tổn hại đến các quy trình nhạy cảm – Vòi sen không khí đứng như một hàng rào phòng thủ không thể thiếu. Không chỉ là một căn phòng, đây còn là một airlock khử nhiễm được thiết kế kỹ thuật cao để loại bỏ các chất gây ô nhiễm bề mặt khỏi nhân viên và vật liệu trước chúng đi vào lõi vô trùng. Đóng vai trò là người bảo vệ cảnh giác ở ngưỡng cửa, vòi sen khí là nền tảng để duy trì mức độ tinh khiết nghiêm ngặt cần thiết trong các ngành công nghiệp từ sản xuất chất bán dẫn đến sản xuất dược phẩm và nghiên cứu công nghệ sinh học.

Nhiệm vụ cốt lõi: Ngăn chặn lây nhiễm ô nhiễm

Phòng sạch duy trì các phân loại ISO cụ thể (ví dụ: ISO Loại 5, Loại 7) bằng cách kiểm soát chặt chẽ các hạt trong không khí. Nhân viên, mặc dù mặc quần áo phòng sạch chuyên dụng (bộ đồ thỏ, mũ trùm đầu, giày bốt), vẫn là nguồn ô nhiễm tiềm ẩn đáng kể. Chúng làm rụng các tế bào da, tóc, sợi và vi sinh vật. Vật liệu và thiết bị đi vào phòng sạch mang theo các hạt bề mặt. Chức năng quan trọng của buồng tắm khí là chặn và loại bỏ các chất gây ô nhiễm này tại điểm vào .

Cách thức hoạt động: Một cơn bão không khí được lọc

Buồng tắm khí hoạt động theo nguyên lý đơn giản nhưng hiệu quả cao: máy bay phản lực không khí được lọc tốc độ cao, HEPA hoặc ULPA . Đây là quá trình điển hình:

1. Lối vào: Nhân viên hoặc vật liệu đi vào buồng tắm khí qua một cửa. Cả hai cửa đều lồng vào nhau – mỗi lần chỉ có thể mở một cửa để ngăn không khí chưa được lọc đi qua vòi sen và đi vào phòng sạch.

2. Kích hoạt: Cảm biến phát hiện sự hiện diện, kích hoạt chu trình tắm. Tín hiệu âm thanh hoặc hình ảnh cho biết kích hoạt.

3. Vụ nổ không khí tốc độ cao: Các vòi phun mạnh mẽ, được bố trí hợp lý trên tường và trần nhà (và đôi khi là sàn nhà) phát ra các tia không khí siêu sạch, được lọc HEPA/ULPA ở vận tốc cao (thường là 20-25 m/s / 4000-5000 ft/phút).

4. Chà bề mặt: Không khí hỗn loạn, tốc độ cao sẽ đánh bật các hạt rời (bụi, sợi, vảy da) và vi sinh vật bám trên bề mặt quần áo, găng tay, kính bảo hộ và vật liệu.

5. Loại bỏ chất gây ô nhiễm: Các chất gây ô nhiễm bị bong ra sẽ ngay lập tức được giữ lại bởi các lưới hút gió, thường nằm gần sàn nhà, và được kéo vào hệ thống lọc của buồng tắm khí.

6. Lọc & tuần hoàn: Không khí bị ô nhiễm đi qua các bộ lọc trước (để thu giữ các mảnh vụn lớn hơn) và sau đó là các bộ lọc chính HEPA (Không khí hạt hiệu suất cao) hoặc ULPA (Không khí thâm nhập cực thấp). Bộ lọc HEPA loại bỏ 99,97% hạt ≥0,3 micron, trong khi bộ lọc ULPA loại bỏ 99,999% hạt ≥0,12 micron. Không khí được làm sạch sau đó được tuần hoàn trở lại vòi phun.

7. Hoàn thành và thoát chu kỳ: Sau thời gian chu kỳ đặt trước (thường là 15-30 giây đối với nhân viên, lâu hơn đối với xe đẩy/vật liệu), các tia khí sẽ dừng lại. Một đèn báo báo hiệu đã an toàn để mở cửa bên trong vào phòng sạch.

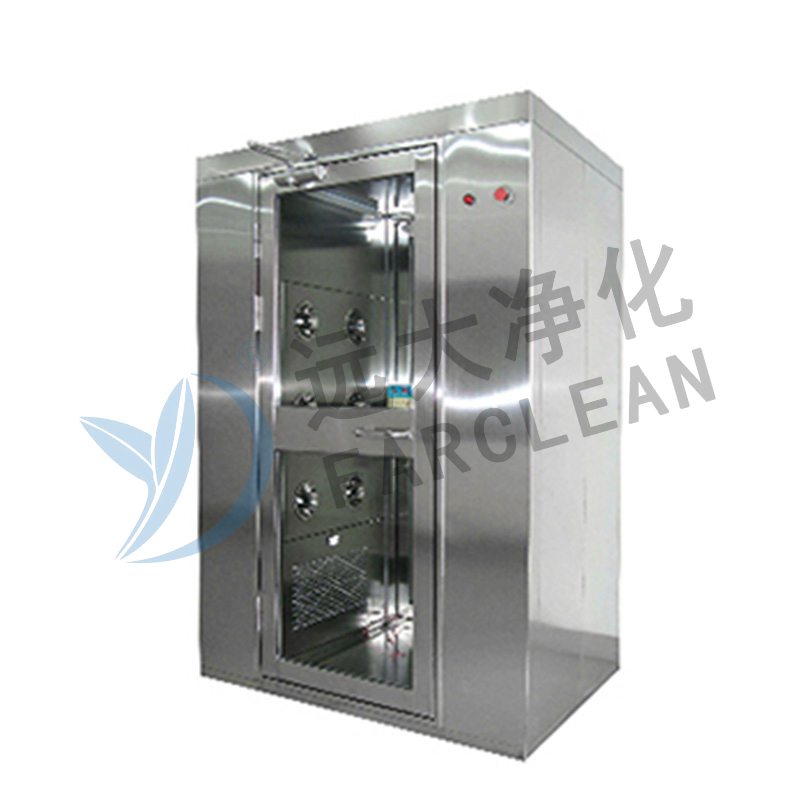

Các thành phần chính của một vòi sen thổi khí hiệu quả:

1. Bao vây: Được làm từ vật liệu nhẵn, không bong tróc (thường là inox 304 hoặc 316, hoặc thép sơn tĩnh điện). Cấu trúc liền mạch giảm thiểu bẫy hạt.

2. (Các) Máy thổi hiệu suất cao: Cung cấp luồng không khí có lưu lượng lớn, tốc độ cao cần thiết. Thường thay đổi tốc độ để tối ưu hóa.

3. Hệ thống lọc HEPA/ULPA: Trái tim của đơn vị. Lọc nhiều giai đoạn (bộ lọc trước HEPA/ULPA) đảm bảo độ tinh khiết của không khí. Tính toàn vẹn của bộ lọc là tối quan trọng.

4. Vòi phun khí: Được bố trí ở vị trí chiến lược để có phạm vi bao phủ và nhiễu loạn tối ưu trên toàn bộ bề mặt của nhân sự/vật liệu. Vòi phun có thể điều chỉnh nâng cao hiệu quả.

5. Lưới hút gió: Được đặt để thu giữ không khí bị ô nhiễm một cách hiệu quả, thường ở vị trí thấp trên tường hoặc trên sàn nhà.

6. Hệ thống điều khiển: Bộ điều khiển logic khả trình (PLC) hoặc bộ vi xử lý quản lý:

   • Thời gian và trình tự chu kỳ

   • Kiểm soát tốc độ quạt/luồng khí

   • Logic khóa liên động (cửa an toàn)

   • Hệ thống báo động (tắc bộ lọc, lỗi cửa, luồng khí thấp)

   • Giao diện người dùng (màn hình, nút khởi động)

7. Cửa liên khóa: Tính năng an toàn và ngăn chặn quan trọng. Khóa liên động cơ điện hoặc từ tính ngăn chặn cả hai cửa mở cùng một lúc. Cửa trượt tự động là phổ biến.

8. Chiếu sáng: Đồ đạc kín, tương thích với phòng sạch.

9. Các tính năng tùy chọn:

   • Lưới sàn cho luồng không khí từ dưới lên (tăng cường làm sạch vật liệu).

   • Thanh ion hóa để trung hòa điện tích tĩnh (giảm độ bám dính của hạt).

   • Lời nhắc bằng giọng nói hoặc màn hình đa ngôn ngữ.

   • Đường đi qua vật liệu (khóa khí nhỏ hơn cho các công cụ/bộ phận).

   • Ghi nhật ký dữ liệu cho hồ sơ tuân thủ.

Tại sao vòi sen khí lại cần thiết: Lợi ích

• Giảm hạt đáng kể: Có thể loại bỏ 80-95% hạt bề mặt khỏi nhân viên và vật liệu.

• Bảo vệ tính toàn vẹn của phòng sạch: Ngăn chặn các chất gây ô nhiễm bên ngoài xâm nhập vào môi trường được kiểm soát, duy trì phân loại ISO.

• Giảm nguy cơ ô nhiễm sản phẩm: Rất quan trọng đối với năng suất trong chất bán dẫn và tính vô trùng trong dược phẩm/công nghệ sinh học.

• Kéo dài tuổi thọ của bộ lọc HEPA: Bằng cách thu giữ ô nhiễm số lượng lớn trước khi nó đi vào phòng sạch chính, bộ lọc HEPA sơ cấp sẽ tồn tại lâu hơn và hoạt động hiệu quả hơn.

• Thi hành kỷ luật mặc áo choàng: Hoạt động như một điểm nhắc nhở vật lý và thủ tục về các biện pháp kiểm soát ô nhiễm thích hợp.

• Kiểm soát ô nhiễm hiệu quả về mặt chi phí: Hiệu quả hơn nhiều so với việc chỉ dựa vào hệ thống xử lý không khí của phòng sạch để pha loãng và loại bỏ các chất gây ô nhiễm do nhân viên mang vào.

Các ứng dụng quan trọng: Trong đó độ tinh khiết là tối quan trọng

1. Chế tạo chất bán dẫn & vi điện tử: Bảo vệ tấm wafer và chip khỏi các hạt sát thủ trong quá trình quang khắc, khắc và lắp ráp (ISO Lớp 1-5).

2. Sản xuất dược phẩm: Đảm bảo vô trùng trong dây chuyền chiết rót vô trùng, sản xuất vắc xin và xử lý API vô trùng (ISO Loại 5/Cấp A).

3. Công nghệ sinh học & Khoa học đời sống: Ngăn ngừa ô nhiễm trong phòng thí nghiệm nuôi cấy tế bào, kỹ thuật mô và nghiên cứu di truyền.

4. Sản xuất thiết bị y tế: Quan trọng đối với việc lắp ráp và đóng gói thiết bị vô trùng.

5. Hàng không vũ trụ: Quang học chính xác, hệ thống laze và tổ hợp vệ tinh nơi các hạt có thể làm giảm hiệu suất.

6. Nghiên cứu & Sản xuất Công nghệ Nano: Nơi mà ngay cả các hạt có kích thước nano cũng có thể phá vỡ các quá trình.

7. Phòng cách ly và phòng thí nghiệm bệnh viện: Điểm đầu vào cho môi trường ngăn chặn mức độ cao (BSL-3/4) hoặc môi trường bảo vệ (ví dụ: đối với bệnh nhân bị suy giảm miễn dịch).

Cân nhắc thiết kế & các yếu tố lựa chọn

Việc lựa chọn vòi sen không khí phù hợp đòi hỏi phải phân tích cẩn thận:

1. Phân loại phòng sạch: Quyết định hiệu quả lọc cần thiết (HEPA so với ULPA) và tốc độ không khí tiềm năng.

2. Thông lượng: Số lượng nhân sự/vật liệu nhập vào mỗi giờ. Xác định nhu cầu về quy mô (một người, nhiều người, đi bộ, đi qua) và thời gian chu kỳ.

3. Tập trung vào nhân sự và vật chất: Phòng tắm nhân sự tập trung vào việc che chắn cơ thể. Vòi sen vật liệu/xe đẩy cần vòi phun sàn và kích thước lớn hơn.

4. Mô hình luồng không khí & vận tốc: Vị trí và tốc độ vòi phun phải đảm bảo phạm vi bao phủ đầy đủ và chà rửa hiệu quả. Vận tốc tối thiểu thường là 20 m/s (4000 ft/min).

5. Lọc: HEPA (ISO lớp 5-8) hay ULPA (ISO lớp 1-5)? Kích thước bộ lọc và khả năng tiếp cận để thử nghiệm/thay đổi.

6. Vật liệu xây dựng: Thép không gỉ (304, 316) được ưa chuộng vì độ bền và khả năng làm sạch. Thép sơn tĩnh điện có thể phù hợp với những khu vực ít nghiêm ngặt hơn.

7. Hệ thống điều khiển & tính năng: Yêu cầu mức độ tự động hóa, cảnh báo, ghi dữ liệu, giao diện người dùng.

8. Khóa liên động: Độ tin cậy và loại (cơ khí, từ tính).

9. Kích thước & Bố cục: Phải vừa với phòng thay đồ/không gian cửa gió và hỗ trợ việc di chuyển.

10. Sự tuân thủ: Đáp ứng các tiêu chuẩn liên quan (IEST, ISO 14644, GMP).

Bảo trì: Đảm bảo hiệu suất liên tục

Vòi sen không khí chỉ hoạt động tốt khi được bảo trì:

1. Thay thế bộ lọc thường xuyên: Bộ lọc trước (thường xuyên) và bộ lọc HEPA/ULPA (theo giám sát giảm áp suất hoặc thay thế theo lịch trình). Lỗi bộ lọc khiến vòi hoa sen không hiệu quả.

2. Kiểm tra tính toàn vẹn của bộ lọc: Thử nghiệm DOP (Hạt dầu phân tán) hoặc PAO (PolyAlphaOlefin) định kỳ để xác minh độ kín và hiệu quả của HEPA/ULPA.

3. Xác minh vận tốc luồng không khí: Đảm bảo vòi phun đáp ứng tốc độ quy định.

4. Vệ sinh: Thường xuyên vệ sinh bên trong tường, sàn, lưới và vòi phun bằng các chất tương thích với phòng sạch. Bản thân vòi hoa sen không được trở thành nguồn ô nhiễm.

5. Kiểm tra khóa liên động cửa: Kiểm tra thường xuyên để đảm bảo an toàn và ngăn chặn.

6. Bảo trì máy thổi & động cơ: Theo lịch trình của nhà sản xuất.

Xu hướng tương lai: Người gác cổng thông minh hơn, hiệu quả hơn

• Tích hợp cảm biến nâng cao: Máy đếm hạt thời gian thực bên trong vòi sen cung cấp phản hồi ngay lập tức về hiệu quả khử nhiễm và kích hoạt cảnh báo nếu hiệu suất giảm.

• Hoạt động không chạm & IoT: Cảm biến chuyển động, kích hoạt bằng giọng nói, giám sát từ xa các thông số hiệu suất (luồng khí, trạng thái bộ lọc), cảnh báo bảo trì dự đoán.

• Hiệu quả năng lượng: Điều khiển quạt được tối ưu hóa (VFD), tính khí động học được cải thiện và thiết kế ít rò rỉ giúp giảm chi phí vận hành.

• Vật liệu nâng cao: Lớp phủ kháng khuẩn trên bề mặt bên trong thậm chí còn bền hơn và làm sạch được các vật liệu.

• Tích hợp với Kiểm soát truy cập: Liên kết việc hoàn thành chu trình tắm với việc tiếp cận cửa phòng sạch để đảm bảo tuân thủ thực thi.

• Mô hình luồng không khí nâng cao: Động lực học chất lỏng tính toán (CFD) được sử dụng để tối ưu hóa vị trí vòi phun và kiểu luồng khí để loại bỏ hạt tối đa.

Airlock không thể thương lượng

Buồng tắm khí trong phòng sạch không phải là một thứ xa xỉ; đó là biện pháp kiểm soát kỹ thuật cơ bản cần thiết để đạt được và duy trì mức độ sạch sẽ quan trọng. Bằng cách tích cực loại bỏ các chất gây ô nhiễm bề mặt tại điểm xâm nhập, nó đóng vai trò là tuyến phòng thủ quan trọng đầu tiên, bảo vệ sản phẩm trị giá hàng tỷ đô la, nghiên cứu nhạy cảm và sức khỏe con người. Hiệu quả của nó phụ thuộc vào thiết kế phù hợp với loại phòng sạch, lắp đặt tỉ mỉ và cam kết kiên định về bảo trì và tính toàn vẹn của bộ lọc. Khi công nghệ phòng sạch tiến bộ và các tiêu chuẩn kiểm soát ô nhiễm trở nên nghiêm ngặt hơn bao giờ hết, buồng tắm khí sẽ tiếp tục phát triển như một cửa ngõ thông minh hơn, hiệu quả hơn và không thể thiếu để hướng tới môi trường nguyên sơ thúc đẩy tiến bộ khoa học và công nghệ hiện đại. Đầu tư vào một buồng tắm khí được thiết kế tốt và được bảo trì nghiêm ngặt là đầu tư vào tính toàn vẹn và thành công của chính phòng sạch.
